Aký je rozdiel medzi narušeným a nenarušeným potrubím

V ropnom a plynárenskom priemysle určujú spoje hadíc celkovú pevnosť, integritu a tesniaci výkon dokončovacieho reťazca. PodľaAPI 5CTštandard, hadičky sú primárne zaradené doUpset Tubing (EUE)aNon{0}}Narušené potrubie (NUE).

Zabezpečte 100 % efektívnosť spoja s naším API-kontrolovaným upchatým potrubím. Kliknite a vyžiadajte si správy o testovaní materiálu (MTR).

Upset Tubing (EUE) – Externý upset End

EUEznamená External Upset End. Jeho definujúcou charakteristikou je proces kovania (pretláčanie), ktorý zväčšuje hrúbku steny na koncoch rúr pred rezaním závitov.

Technické detaily:

Štruktúra:Hrúbka steny na koncoch je väčšia ako teleso rúry. To zaisťuje, že po opracovaní závitov je zostávajúci kov na koreni závitu stále rovnaký alebo hrubší ako pôvodná stena rúry.

Sila kĺbov:Vďaka zosilneným koncom jeúčinnosť spoja je zvyčajne 100%. To znamená, že spojenie je také pevné alebo silnejšie ako samotné teleso potrubia, čo mu umožňuje podopierať masívne závesné závažia v hlbokých vrtoch.

Profil vlákna:Štandard je8 vlákien na palec (8.)pomocou dizajnu s okrúhlym závitom. Zaoblené hrebene a korienky znižujú koncentráciu napätia a minimalizujú „zadieranie“ počas montáže.

Kľúčové údaje (príklad: 2-7/8" 6,4 lb/ft):

OD potrubia:2,875" (73,03 mm)

Rozrušený OD:3,094" (78,58 mm)

Spojka OD:3,668" (93,17 mm)

Výťažnosť v ťahu:Pre triedu L80 je pevnosť spoja približne145 000 libier.

Non{0}}Upset Tubing (NUE) – Non-Upset End

NUEznamená Non{0}}Unavený koniec. Tieto závity sú opracované priamo na ploché konce rúry bez akéhokoľvek predchádzajúceho zahusťovania alebo kovania.

Technické detaily:

Štruktúra:Hrúbka steny je rovnomerná od stredu rúry až po úplný koniec. Pretože závitovanie odstraňuje kov zo steny, spojenie sa stáva najtenšou a najzraniteľnejšou časťou rúrky.

Sila kĺbov:Účinnosť spoja je zvyčajne výrazne nižšia60 % až 80 %pevnosti telesa potrubia. Preto nie je vhodný pre vysoké-záťaže alebo hlboké{2}}studne.

Profil vlákna:Štandard je zvyčajne10 vlákien na palec (10.). Tieto jemnejšie závity sú navrhnuté pre aplikácie s nižším namáhaním a nižším tlakom.

Výhoda:Primárnym prínosom je amenší priemer spojky. V studniach, kde je medzera medzi hadicou a plášťom extrémne tesná, nemusia EUE spojky pasovať, takže NUE je jedinou životaschopnou možnosťou.

Kľúčové údaje (príklad: 2-7/8" 6,4 lb/ft):

OD potrubia:2,875" (73,03 mm)

Koniec OD:2,875" (73,03 mm) - Žiadna zmena.

Spojka OD:3 500" (88,90 mm) - približneUžšia o 4,3 mmako EUE.

Spoločná účinnosť:Výrazne nižšia; náchylné na „oddeľovanie“ (trhnutie závitov) pri vysokom namáhaní v ťahu.

Hlavný rozdiel medziNahnevanýaBez{0}}rozrušeniahadička leží vhrúbka koncov rúroka výslednýpevnosť spojenia.

Stiahnite si našu tabuľku technického porovnania EUE vs. NUE – zahŕňa úplné rozmery, špecifikácie krútiaceho momentu a údaje o účinnosti spoja.

Fyzická štruktúra

Upset Tubing (EUE):Pred narezaním závitov sa konce rúr podrobia procesu kovania (upchávania), čím sa vytvorí stenahrubšieako zvyšok telesa potrubia. Extra hrúbka je na vonkajšej strane.

Non{0}}Upset Tubing (NUE):Potrubie je rovná rúrka. hrúbka steny na koncoch jepresne tak istoako zvyšok potrubia.

Sila pripojenia (najdôležitejší faktor)

Rozrušený (EUE):Keď sa závity narežú do potrubia, kov sa odstráni, čo zvyčajne vytvorí slabé miesto. Pretože rúrky EUE sú najskôr zahustené na koncoch, kov, ktorý zostane po odrezaní závitov, je stále dostatočne hrubý na to, aby bol taký pevný ako (alebo pevnejší) ako telo rúrky.

Účinnosť kĺbov: ~100%

Bez{0}}rozrušenia (NUE):Rezanie závitov do rovnej rúry výrazne znižuje hrúbku steny v mieste spoja. Preto je spojenie „slabým článkom“ v reťazci.

Účinnosť kĺbov: ~60% až 80%

Špecifikácie vlákna

Rozrušený (EUE):Typicky používa8(8 okrúhlych závitov na palec). Závity sú väčšie a členitejšie.

Bez{0}}rozrušenia (NUE):Typicky používa10(10 okrúhlych závitov na palec). Nite sú menšie a jemnejšie.

Porovnávacia tabuľka

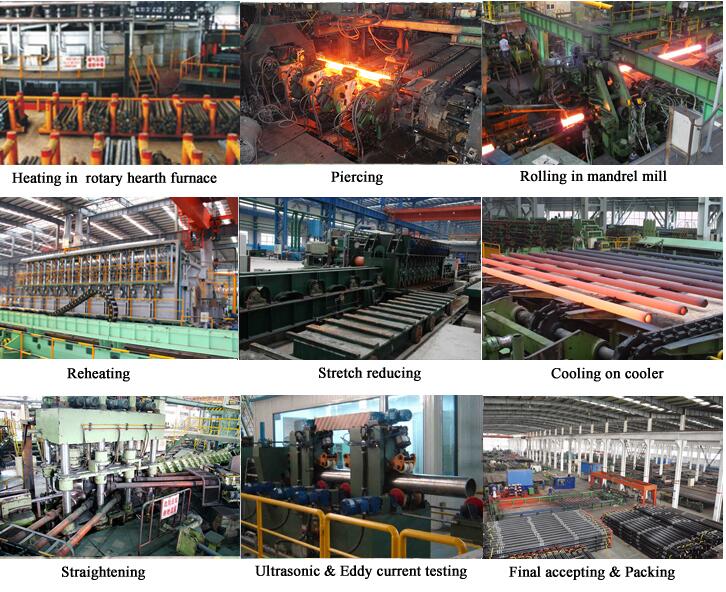

Továreň na výrobu hadičiek GNEE OCTG

Zariadenia na testovanie hadičiek GNEE

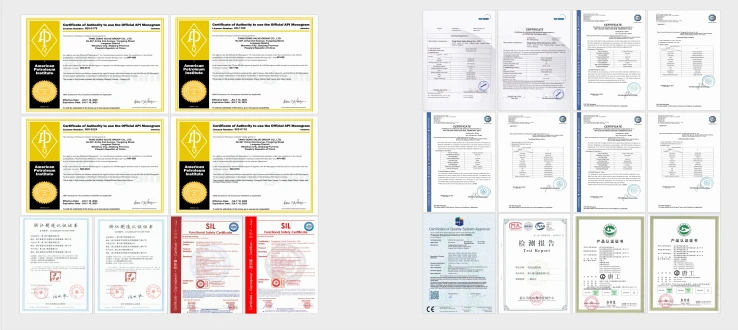

Certifikát hadičiek GNEE API
