Oceľová rúrka s povrchovou úpravou
Váš profesionálny dodávateľ oceľových rúr s povrchovou úpravou
GNEE Pipe poskytuje celý rad riešení na vonkajšie nátery rúr, vrátane jednovrstvových FBE, dvojvrstvových FBE, 2PE, 3PE a 3PP náterových systémov. Všetky nátery sú aplikované v súlade s medzinárodne uznávanými normami ako DIN 30670, DIN 30671, DIN 30678, CAN/CSA Z245.21, SY/T 4013 a SY/T 0315, čo zaisťuje spoľahlivú ochranu proti korózii pre náročné potrubné aplikácie.
Stručný úvod k potiahnutým oceľovým rúram
Potiahnuté potrubie sa vzťahuje na oceľové potrubie, ktoré bolo ošetrené ochrannými nátermi na zvýšenie odolnosti proti korózii, trvanlivosti a životnosti. Tieto náterové systémy sú široko používané v ropných a plynových potrubiach, konštrukčných oceľových aplikáciách a rôznych priemyselných potrubných systémoch na ochranu povrchu potrubia pred koróziou, chemickým napadnutím a poškodením životného prostredia.
Pre aplikácie ropovodov a plynovodov sú potiahnuté rúry vo všeobecnosti rozdelené do dvoch kategórií na základe miesta a funkcie náteru: vnútorné nátery potrubí, ktoré chránia vnútorný povrch pred koróziou a poškodením spôsobeným prietokom, a vonkajšie nátery potrubí, ktoré poskytujú ochranu proti korózii pôdy, vlhkosti a vonkajším podmienkam prostredia.
špecifikácia potiahnutého potrubia
V závislosti od požiadaviek projektu môžu byť potiahnuté oceľové rúry dodané s rôznymi náterovými systémami, vrátaneFusion Bonded Epoxid (FBE), 2PE, 3PE, 2LPP, 3LPP, vnútorný epoxidový náter, betónová záťažová vrstvaakeramická podšívka. Výber správneho náteru závisí od prevádzkovej teploty, prepravného média, prostredia inštalácie a požadovanej životnosti.
| Typ povlaku | Poťahová vrstva | Hrúbka povlaku |
| 3PE Trojvrstvový polyetylén | Vnútorná vrstva: epoxidová (zelená) | 2,0-4,5 mm |
|
Stredná vrstva L adhezívne (biele) |
||
| Vonkajšia vrstva: polyetylén (čierna) | ||
| 2PE Dvojvrstvový polyetylén | Vnútorná vrstva: adgensice | 2,0-4,5 mm |
| Vonkajšia vrstva: polyetylén | ||
| FBE | Epoxid | 200-400 um |
| 2FBE Dvojvrstvový epoxid | Vnútorná vrstva: expoxy (zelená) | 400-800 um |
| Vonkajšia vrstva: intenzívny epoxid (šalvia zelená) | ||
| 3PP Trojvrstvový polyetylén | Vnútorná vrstva: expoxy (zelená) | 2,5-3,0 mm |
| Stredná vrstva: priľnavá (biela) | ||
| Vonkajšia vrstva: polypropylén (biela) | ||
| CWC | Betónový náter | |
| Gumený povlak na podšívke | Gumový povlak | |
| Potiahnuté plastom | Plastový náter |
| Vnútorný náter | |
| Tekutý epoxidový náter | AWWAC210-2007 |
| FBE | AWWAC213-2001 |
| Podšívka z cementovej malty | BS534-1990, AWWA C205-2001 |
| Bitúmenový náter | BS534-1990 |
| Gumený povlak na podšívke | NACE RP 0178 |
| Keramická výstelka odolná voči oderu | DIN 50902, ISO 21809 |
| Iné špeciálne materiály | Vlastné |
| Typ povlaku | Štandardná povrchová úprava |
|---|---|
| 3LPE / 3LPP | DIN 30670-1991; CAN/CSA Z245.21-2010; ISO21809-1-2009; SY/T0413-2002; GB/T23257-2009 |
| 2LPE / 2LPP | SY/T0315-2002; GB/T23257-2009; ISO21809-1-2009 |
| FBE (fúzny epoxid) | SY/T0315-2005; AWWA C213-2001; CAN/CSA Z245.20-2010; ISO21809-2-2007; API RP 5L9-2001 |
| Bitúmenový náter (smalt a páska aplikovaná za tepla) | BS534-1990; AWWA C203-2002; AWWA C214-2000 |
| Tekutý epoxidový náter | AWWA C210-2007 |
| Polyuretánový izolačný náter | SY/T0415-1996; CJ/T114-2000; EN253-1994 |
| Teplom zmrštiteľné rukávy | ISO21809-3; EN12068; DIN30672; NACE SP303 |
| Poplastované | AWWA C213; AWWA C203; AWWA C229; DIN30670; DIN EN 10288; ISO21809-1 |
| Natieraný betón | AWWA C205 |
| Keramická podšívka odolná voči oderu | DIN50929; ISO21809 |
| Iné špeciálne materiály | Vlastné |
Súlad s materiálom a globálne normy
Všetky základné rúry a náterové materiály sú striktne získavané a spracovávané podľa ISO 9001 riadenia kvality:
- Triedy ocele: API 5L Trieda B, X42, X46, X52, X56, X60, X65, X70, X80; ASTM A53; ASTM A106; EN 10219 (S355J2H).
- Výrobné normy: API 5L (PSL1/PSL2), ASTM A252, AWWA C200, AS/NZS 1579.
|
Holá rúra |
SSAW |
LSAW |
ERW |
SMLS |
|
Výrobný rozsah: |
OD: 219 mm - 3120 mm |
OD:16"-64" |
OD: 1/8"-24" |
OD: 1/8"-36" |
|
dĺžka: |
· Náhodná dĺžka / pevná dĺžka / SRL / DRL |
|||
|
Použitie: |
Mechanické potrubie |
|||
|
Test: |
1. Analýza chemických komponentov 2. Mechanické vlastnosti (maximálna pevnosť v ťahu, medza klzu, predĺženie) |
|||
|
Typ povlaku: |
Fusion bond Epoxidový náter/uhoľný dechtový epoxid /3PE /2PE/FBE/2FBE/3PP lakový náter |
|||
Aplikácie podľa typu náteru
Potrubie potiahnuté FBE (epoxid s tavným lepidlom)
Rúry potiahnuté FBE sa široko používajú tam, kde sa vyžaduje vynikajúca odolnosť proti korózii, silná priľnavosť a dobrá ochrana proti oderu. Typické aplikácie zahŕňajú:
Protipožiarne systémy:Automatické zavlažovacie potrubia, požiarne vodovody a iné potrubné systémy na hasenie požiaru.
Priemyselné potrubia:Vysokoteplotné technologické potrubia, chemické prepravné linky a systémy na zber ropy a plynu.
Zásobovanie vodou a kanalizácia:Vnútorné a vonkajšie vodovodné potrubia, ako aj vysokotlakové rozvody vody.
Ďalšie aplikácie:Potrubie elektrární, potrubia na morskú vodu a potrubné systémy vyžadujúce zvýšenú odolnosť proti opotrebovaniu.
Potrubie s tekutým epoxidom
Rúry s tekutým epoxidom poskytujú nákladovo efektívne riešenie na ochranu proti korózii pre všeobecné aplikácie potrubí, najmä tam, kde sú potrebné mierne požiadavky na ochranu.
Civilná výstavba:Vnútorné systémy zásobovania vodou, domáce kanalizačné potrubia a stavebné potrubné siete.
Mestské projekty:Nízkotlakové podzemné vodovodné potrubia, systémy na prepravu odpadových vôd a všeobecné inžinierske potrubia.
Oprava a údržba potrubí:Oprava náterov na mieste a opätovné nátery poškodených povrchov oceľových rúr.
Nákladovo citlivé projekty:Štandardné potrubné systémy bez závažnej korózie alebo prevádzkových podmienok.

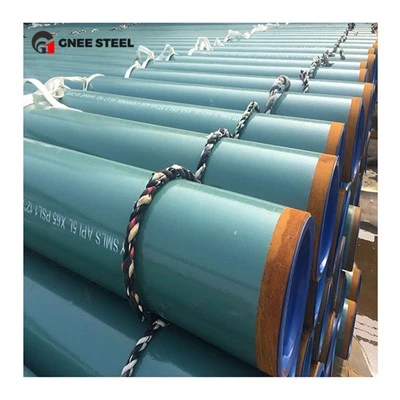

3PE / 3LPE potiahnuté potrubie
Rúry s povrchovou úpravou 3PE a 3LPE sú navrhnuté pre dlhodobú podzemnú prevádzku a ponúkajú vynikajúcu odolnosť proti korózii, vlhkosti a mechanickému poškodeniu. Bežne sa používajú v:
Diaľkové zakopané potrubia:Ropovodné potrubia, plynovody a projekty na prepravu vody veľkého priemeru.
Mestské podzemné siete:Mestské vodovodné systémy, zakopané plynovody a inžinierske siete.
Krížové projekty:Potrubia inštalované pod cestami, železnicami a inými križovatkami infraštruktúry.
Diaľkové poľné potrubia:Potrubné systémy pracujúce v náročných pôdnych prostrediach a drsných vonkajších podmienkach.
Potrubie potiahnuté betónom (CWC)
Rúry potiahnuté betónovou hmotnosťou (CWC) sa používajú hlavne pre aplikácie na mori a pod vodou, kde sa vyžaduje dodatočná hmotnosť, stabilita a mechanická ochrana.
Podmorské a pobrežné ropovody:Pobrežné ropovody a plynovody, podmorské vodovody a námorné dopravné systémy.
Prechody cez rieku a jazero:Potrubia vyžadujúce kontrolu vztlaku a ochranu proti nárazu vodného toku.
Podvodná infraštruktúra:Prístavné zariadenia, dokové potrubia a iné ponorné potrubné systémy.
Hlboko zakopané potrubia:Potrubia inštalované pri veľkom zaťažení pôdy alebo vystavené vysokým vonkajším tlakom.
Porovnávacia tabuľka
| Funkcia | Potrubie potiahnuté epoxidom | Potrubie potiahnuté FBE | 3LPE (3PE) potiahnuté potrubie | Potrubie potiahnuté betónom |
|---|---|---|---|---|
| Celé meno | Oceľové potrubie potiahnuté epoxidom | Oceľová rúrka s epoxidovým náterom fúznym lepidlom | Trojvrstvová oceľová rúrka potiahnutá polyetylénom | Oceľová rúrka potiahnutá betónovou hmotnosťou |
| Typ povlaku | Organický (tekutý alebo práškový epoxid) | Organický (termosetový epoxidový prášok) | Viacvrstvové: Epoxid + lepidlo + PE | Minerálny (betónový) závažový náter |
| Primárna funkcia | Ochrana proti korózii (mierna až stredná) | Ochrana proti korózii (vysoký výkon) | Korózia + mechanická ochrana | Negatívny vztlak + ochrana proti nárazu |
| Odolnosť proti nárazu | Nízka až stredná | Mierne | Vysoká (hrubá PE vonkajšia vrstva) | Veľmi vysoká (betón absorbuje náraz) |
| Typická aplikácia | Vodovod, kanalizácia, vnútorný náter protipožiarnych postrekovačov | Zakopané potrubia, armatúra, vonkajší náter na plyn/vodu | Ropa/plyn na veľké vzdialenosti, podmorské ropovody, skalnatý terén | Podmorské potrubia, prechody cez rieky, mokrade |
procesná linka potiahnutých oceľových rúr
Spoľahliví výrobcovia oceľových rúr s povlakom vykonávajú prísne kontroly povlakov podľa projektových špecifikácií a platných noriem.
- Meranie hrúbky povlaku
- Test detekcie dovolenky
- Skúška priľnavosti
- Test odolnosti proti nárazu
- Skúška katódového uvoľnenia
- Kontrola povrchu
Prečo si vybrať naše riešenia pre oceľové rúry s povlakom?
- Viacnásobné náterové systémy pre rôzne prostredia potrubí
- Súlad s medzinárodnými štandardmi náterov
- Profesionálna podpora výberu náteru
- Prispôsobená hrúbka povlaku a špecifikácie
- Prísna kontrola kvality pred odoslaním
- Riešenia pre ropu, plyn, vodu, pobrežie a priemyselné aplikácie
Naša továreň
GNEE Pipe je čínsky profesionálny komplexný dodávateľský reťazec pre výrobky z ocele.
Náš certifikát
Spoločnosť GNEE Pipe Coated Pipe bola ocenená desiatkami projektových spoločností a stala sa hviezdnym podnikom v Ázii.
Kontaktujte nás
Často kladené otázky
Aký je rozdiel medzi oceľovou rúrou potiahnutou FBE a 3LPE?
FBE je jednovrstvový epoxidový náter zameraný hlavne na ochranu proti korózii a priľnavosť. 3LPE kombinuje vrstvy FBE, adhézne a polyetylénové vrstvy, aby poskytovali odolnosť proti korózii a silnejšiu mechanickú ochranu.
Ktorý náter je lepší, 3LPE alebo 3LPP?
3LPE sa široko používa pre konvenčné zakopané ropovody a plynovody. 3LPP poskytuje lepšiu tepelnú odolnosť a odolnosť proti oderu, vďaka čomu je vhodný pre vysokoteplotné potrubia a aplikácie na mori.
Ako dlho vydrží potiahnuté oceľové potrubie?
Životnosť potiahnutej oceľovej rúry závisí od typu povlaku, prevádzkovej teploty, podmienok pôdy alebo morskej vody, kvality inštalácie a postupov údržby. Správne zvolené náterové systémy môžu poskytnúť desaťročia ochrany potrubia.
Môžu byť potiahnuté oceľové rúry prispôsobené?
áno. Oceľové rúry s povlakom je možné prispôsobiť podľa veľkosti potrubia, triedy ocele, typu povlaku, hrúbky povlaku, požiadaviek na aplikáciu a medzinárodných projektových noriem.
Aké skúšky sa vykonávajú na potiahnutých oceľových rúrach?
Bežné testy zahŕňajú kontrolu hrúbky povlaku, detekciu dovolenky, testovanie priľnavosti, testovanie nárazom a testovanie katódového odlepovania.
