EUE olejové hadičky(External Upset End Tubing) je odvetvové-štandardné potrubie používané na prepravu ropy a plynu z ťažobnej formácie na povrch. Je definovaný svojimi zosilnenými koncami, ktoré sú navrhnuté tak, aby spojenie (spoj) bolo rovnako pevné alebo silnejšie ako hlavné teleso rúry.
"Vonkajšie rozrušenie" (proces kovania)
V štandardných rúrach rezanie závitov do kovu robí stenu tenšou a vytvára slabé miesto. Aby sa tomu zabránilo, EUE rúrky prechádzajú procesom kovania tzvznepokojujúce:
Konce potrubia sa zahrievajú a stláčajú, aby sa vytvorili stenyna vonkajšej strane hrubšie.
Do tejto zahustenej časti sa potom narežú nite.
výsledok:„Kritická oblasť“ pod závitmi má viac kovu, čo zaisťuje, že spoj zvládne veľkú hmotnosť míle-dlhej hadičky bez prasknutia.
EUE hadičky s rozmermi
| Nominálny OD (v) | Hmotnosť (lb/ft) | OD potrubia (mm) | Hrúbka steny (mm) | ID (mm) | Drift Dia. (mm) | Rozrušený vonkajší priemer (mm) | OD spojky (mm) | Dĺžka spojky (mm) |
| 1.900 | 2.75 | 48.26 | 3.68 | 40.89 | 39.30 | 52.39 | 63.50 | 95.25 |
| 2-3/8 | 4.60 | 60.33 | 4.83 | 50.67 | 48.29 | 65.88 | 77.80 | 123.83 |
| 2-7/8 | 6.40 | 73.03 | 5.51 | 62.01 | 59.61 | 78.58 | 93.17 | 133.35 |
| 3-1/2 | 9.20 | 88.90 | 6.45 | 76.00 | 72.82 | 95.25 | 114.30 | 142.88 |
| 4 | 11.00 | 101.60 | 6.65 | 88.30 | 85.12 | 107.95 | 127.00 | 152.40 |
| 4-1/2 | 12.60 | 114.30 | 6.88 | 100.54 | 97.36 | 120.65 | 141.30 | 155.58 |
Technické špecifikácie závitu EUE
| Parameter | Špecifikácia | Popis |
| Typ vlákna | API 8-kolo (8.) | Zaoblené hrebene a korene na zníženie koncentrácie stresu |
| Počet závitov na palec (TPI) | 8 TPI | Štandardné pre 2-3/8" a vyššie (1,9" používa 10 TPI) |
| Kužeľ | 1:16 (0,0625 mm/mm) | Ekvivalent 3/4" na stopu (3/4" TPF) |
| Výška závitu | 1,810 mm (0,0712 palca) | Teoretická hĺbka profilu závitu |
| Spôsob utesnenia | Interferencia Fit + Dope | Tesnenie je tvorené kontaktom medzi bokmi-k-boku a zmesou závitov |
Bežné triedy ocele a mechanické vlastnosti
Výber materiálu je založený na hĺbke vrtu, tlaku a korozívnych prvkoch (H2S/CO2).
| Oceľ triedy | Medza klzu (psi) | Pevnosť v ťahu (psi) | Farebné kódovanie | Prostredie aplikácie |
| J55 | 55,000 - 80,000 | Väčšie alebo rovné 75 000 | Jeden jasne zelený pás | Štandardné plytké až stredné jamky |
| N80-1/Q | 80,000 - 110,000 | Väčšie alebo rovné 100 000 | Jedna červená kapela | Hlboké vrty s vyššími požiadavkami na zaťaženie |
| L80-1 | 80,000 - 95,000 | Väčšie alebo rovné 95 000 | Červené + hnedé pásy | Kyslé služby (odolné voči H2S) |
| P110 | 110,000 - 140,000 | Väčšie alebo rovné 125 000 | Jeden biely pás | Ultra{0}}hlboké-tlakové vrty |
Technická terminológia
Vonkajšie rozrušenie (EÚ):Vzťahuje sa na proces kovania, ktorý zvyšuje hrúbku steny na koncoch rúr. To zaisťuje, že závitové spojenie je rovnako pevné alebo silnejšie ako telo rúry.
Priemer driftu:Najkritickejší parameter pre hĺbkové operácie. Predstavuje "zaručenú" vôľu pre nástroje (čerpadlá, pakry) na prechod cez hadičku.
Strata make-upu:Zníženie celkovej dĺžky hadicového spoja, keď je úplne zaskrutkovaný do spojky. Pre 2-7/8" EUE je to približne 2,35 palca (59,69 mm).
Krútiaci moment make-upu:Rotačná sila potrebná na utiahnutie spojenia. Operátori sa musia riadiť APIOptimálny krútiaci momenthodnoty, aby sa zabránilo "otvoreniu" (expanzii) spojky alebo zlyhaniu tesnenia.

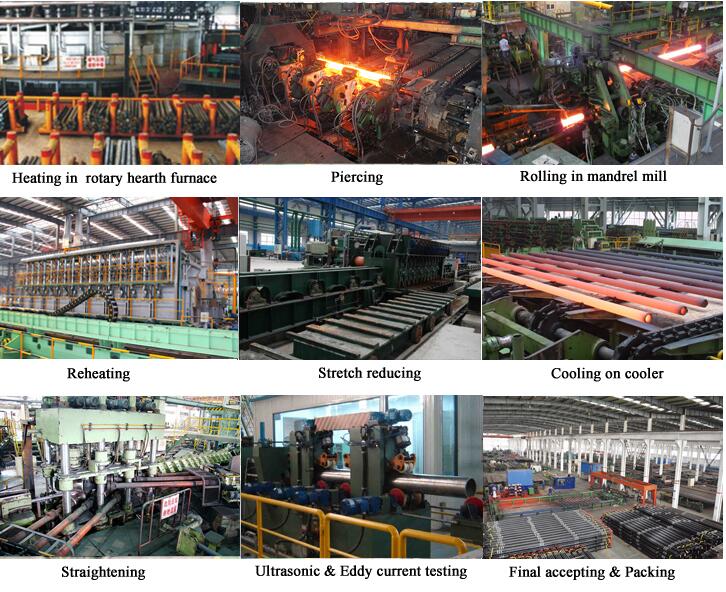

Továreň na výrobu hadičiek GNEE EUE

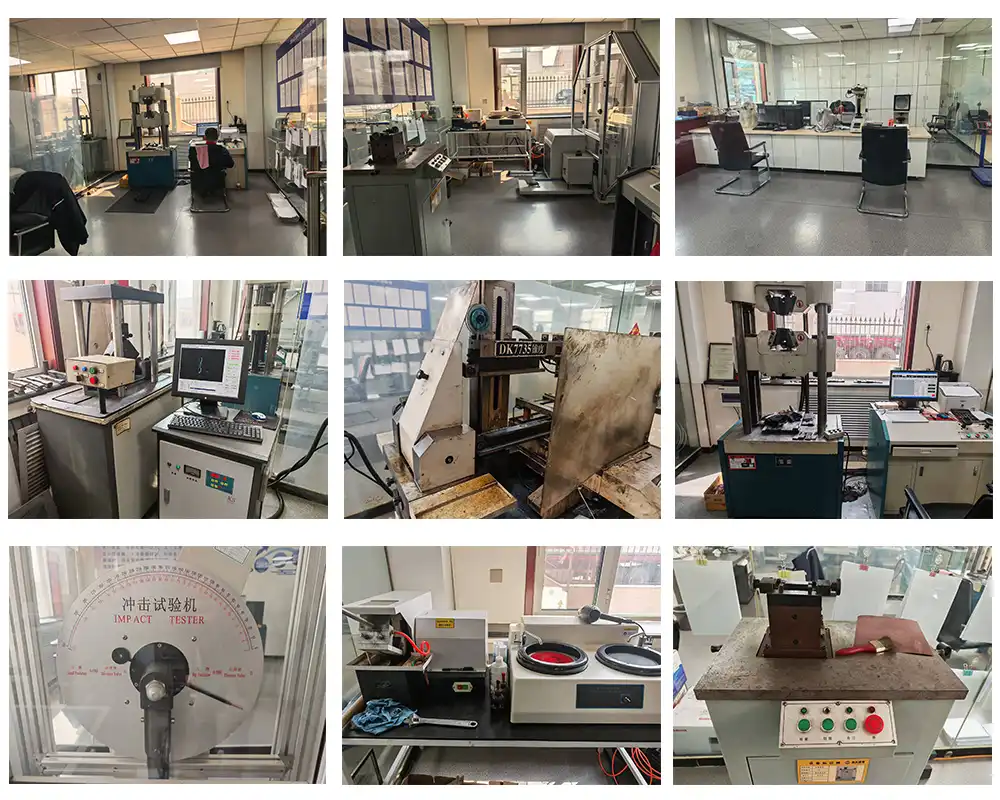

Zariadenia na testovanie hadičiek GNEE EUE
Certifikát GNEE EUE hadičky
FAQ
Čo sú vlákna vonkajšieho rozrušenia (EUE)?
Externý rozrušený koniec (EUE)závity sú vysokovýkonné-spojky používané predovšetkým na potrubiach na ťažbu ropy a plynu.
Tu je najjednoduchší spôsob, ako im porozumieť:
"Naštvaný":Pred rezaním závitov sa vyrobia konce potrubiahrubšieprostredníctvom procesu kovania.
Účel:Zvyčajne rezanie závitov do potrubia spôsobuje, že kov je tenší a slabší v spoji. Zahusťovaním (pretláčaním) najskôr končekov sa stáva spojrovnako silné ako zvyšok telesa potrubia.
Dizajn:Zvyčajne sa vyznačujú8 okrúhlych závitov na palec (8.). Zaoblený tvar pomáha predchádzať poškodeniu pri montáži a znižuje námahu.
Výhoda:Závity EUE dokážu uniesť veľkú hmotnosť hadicovej šnúry visiacej míle hlboko v studni a poskytnúť spoľahlivé utesnenie pod vysokým tlakom.
Aký je rozdiel medzi hadičkami Nue a EUE?
Hlavný rozdiel spočíva vhrúbka koncov rúrokapevnosť spojenia.
Tabuľka na porovnanie rozdielov (EUE vs. NUE)
| Funkcia | EUE (External Upset End) | NUE (Ne-rozrušený koniec) |
| Profil konca potrubia | Zahustené/kované(Konce sú hrubšie ako telo) | Štandardné/Priame(Konce majú rovnakú hrúbku ako telo) |
| Pevnosť kĺbov | Vysoká(Účinnosť spoja väčšia alebo rovná 100 % telesa potrubia) | Mierne(Kĺb je slabá stránka, ~60-80% účinnosť) |
| Počet závitov na palec (TPI) | 8 TPI(8.) | 10 TPI(10.) |
| API kód | EÚ | NU |
| Výkon tesnenia | vynikajúce; vhodné do-vysokotlakového prostredia | štandardné; vhodné pre nízky/stredný tlak |
| Primárna aplikácia | Hlboké vrty, vysokotlakové vrty{0}, štandardné výrobné hadičky | Plytké šachty, šachty s nízkym{0}}záťažom, úžitkové/povrchové vedenia |
Aký je rozdiel medzi vonkajším rozrušením a nerozrušením?
Hlavný rozdiel je v tom, či sú konce potrubiazahustený(kované) pred rezaním závitov.
1. Vonkajšie rozrušenie (EUE)
Tvar:Konce potrubia sú kované, aby bolihrubšiena vonkajšej strane ako zvyšok telesa potrubia.
Sila:Pretože je kov hrubší, spojenie jesilnejšínež samotná fajka. Zvládne veľké bremená a vysoký tlak bez toho, aby zalomil závity.
Vlákno:Zvyčajne má8 vlákien na palec(8.).
2. Non-Rozrušenie (NUE)
Tvar:Potrubie jerovno. Konce majú rovnakú hrúbku ako zvyšok potrubia.
Sila:Rezanie závitov odstraňuje kov zo steny potrubia, čím sa spojenie vytvorínajslabšie miesto(asi 60-80% pevnosti potrubia).
Vlákno:Zvyčajne má10 vlákien na palec(10.).
