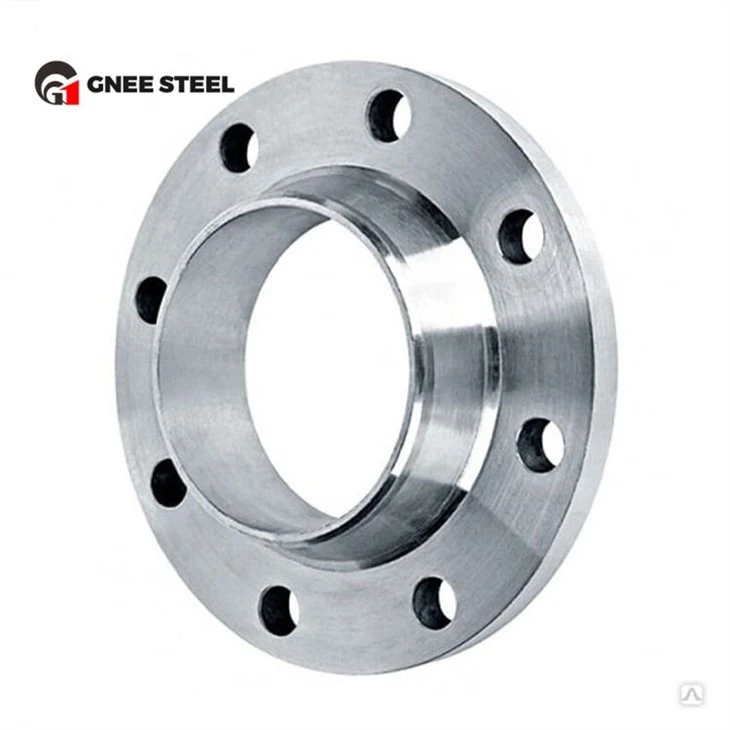

ASTM A694 Slip On Flangeje vysoko výťažná uhlíková/nízkolegovaná kovaná príruba vyrobená naASTM A694 / ASME SA694štandard, navrhnutý pre vysokotlakové prenosové potrubia, ropu a plyn, petrochemické a energetické aplikácie. Tiež známy ako anasúvacia prírubaaleboSO prírubou, nasúva sa cez potrubie a je zvarený kútovými zvarmi na vnútornej aj vonkajšej strane, čo umožňuje jednoduchú inštaláciu a vyrovnanie.
Čo je ASTM A694?
ASTM A694/A694M je špecifikácia materiálu pre kované príruby z uhlíkovej a legovanej ocele a armatúry pre vysokotlakový-prevod. Triedy sú označené minimálnou medzou klzu v ksi:F42, F46, F50, F52, F56, F60, F65, F70. Výkovky A694 sú normalizované alebo kalené a temperované, aby sa dosiahla vysoká pevnosť a húževnatosť pre náročné použitie.
ASTM A694 Slip On Flange – kľúčové vlastnosti
- Materiál:Vysokovýkonná uhlíková/nízkolegovaná oceľ (triedy F42 až F70)
- Typ:Slip-on (SO) – rúra sa posúva cez otvor, kútový zvar obojstranne
- Normy:ASME B16.5 (1/2"–24"), ASME B16.47 (26"–60"), API 605, MSS SP-44
- Tlakové triedy:trieda 150, 300, 600, 900, 1500, 2500; PN10–PN400
- Typy tváre:RF (vyvýšená strana), FF (plochá strana), RTJ (kĺb krúžkového typu)
- Rozsah veľkostí:1/2" (DN15) až 48" (DN1200), k dispozícii sú vlastné veľké priemery
- Rozsah teplôt:Teplotná použiteľnosť závisí od triedy materiálu a tlakových{1}}teplotných tried ASME B16.5.
Chemické zloženie (typické, A694 F52/F60)
ASTM A694 špecifikuje prísne limity na zabezpečenie zvariteľnosti, pevnosti a húževnatosti.
| Prvok | % hmotnosti |
|---|---|
| uhlík (C) | Menšie alebo rovné 0,26–0,30 |
| mangán (Mn) | Menšie alebo rovné 1,60 |
| kremík (Si) | 0.15–0.35 |
| fosfor (P) | Menšie alebo rovné 0,025 |
| síra (S) | Menšie alebo rovné 0,025 |
Mechanické vlastnosti (minimálne)
Medza klzu definuje stupeň (napr. F52=52 ksi min. výťažnosť).
| stupňa | Medza klzu | Pevnosť v ťahu | Predĺženie |
|---|---|---|---|
| A694 F42 | 42 ksi (290 MPa) | 60 ksi (415 MPa) | 20% |
| A694 F52 | 52 ksi (360 MPa) | 66 ksi (455 MPa) | 20% |
| A694 F60 | 60 ksi (415 MPa) | 75 ksi (515 MPa) | 20% |
| A694 F65 | 65 ksi (450 MPa) | 77 ksi (530 MPa) | 20% |
Výhody ASTM A694 Slip On Flange
- Vysoká pevnosť v pomere k hmotnosti:Vyššie dovolené napätie ako A105, vhodné pre prevádzkové podmienky s vyšším tlakom
- Jednoduchá inštalácia:Jednoduchá nasúvacia konštrukcia, nie je potrebná presná príprava konca rúry.
- Nákladovo efektívne:Nižšie náklady ako zvarové príruby; výkovky ponúkajú stálu kvalitu.
- Dobrá zvárateľnosť:Riadený C/Mn/Si pre spoľahlivé kútové zvary.
- Stabilita tlaku a teploty:Vhodné pre vysokotlakovú prevádzku pri zvýšenej teplote.
Bežné aplikácie
- Potrubia na prepravu ropy a plynu (súlad s potrubím API 5L X42–X65)
- Potrubia petrochemického a rafinérskeho procesu
- Výroba energie (kotly, výmenníky tepla, kondenzátory)
- Vysokotlakové čerpadlá, kompresory a ventilové stanice
- Systémy priemyselných procesov vyžadujúce častú údržbu
ASTM A694 Slip On Flange vs. Weld Neck Flange
- SO príruba:Nižšie náklady, jednoduchšia montáž, dva kútové zvary; ideálne pre mierne vibrácie a necyklickú prevádzku.
- WN príruba:Dlhý kužeľový náboj, plný zvar; lepšie pre vysoké vibrácie, tepelné cykly a kritické služby.
Zabezpečenie a testovanie kvality
Certifikované príruby A694 obsahujú úplné správy o skúške materiálu (MTR) s:
- Číslo tepla a sledovateľnosť
- Chemická analýza (teplo a produkt)
- Skúšky ťahu, prieťažnosti, predĺženia a tvrdosti
- Nárazové skúšky Charpyho V-Notch (CVN) (ak sú špecifikované)
- Vizuálna, rozmerová a NDT (UT/MT/RT) kontrola podľa ASME B16.5
FAQ – ASTM A694 Slip On Flange
Q1: Čo znamená "F65" v A694 F65?
A: F65=minimálna medza klzu 65 ksi (450 MPa).
Q2: Môžu sa príruby A694 F52 SO použiť s potrubím API 5L X52?
Odpoveď: Áno, - je to štandardné, široko akceptované párovanie pre službu pipeline.
Q3: Je nehrdzavejúca oceľ A694?
Odpoveď: Nie -, ide o vysoko výťažný uhlíkový/nízkolegovaný výkovok, nie z nehrdzavejúcej ocele.
Q4: Aký je rozdiel medzi A105 a A694?
A: A105 ≈36 ksi výťažok (všeobecný účel); Typy A694 F ponúkajú výťažnosť 42–70 ksi pre vysokotlakový servis.
Otázka 5: Sú príruby A694 SO vhodné pre prevádzku pri nízkych teplotách?
Odpoveď: Vo svojej podstate - nešpecifikuje testovanie nárazu CVN pri požadovanej nízkej teplote; pre kryogénnu prevádzku použite namiesto toho A350 LF2/LF3.
Otázka 6: Aké normy platia pre rozmery a menovité tlaky?
A: ASME B16.5 (1/2"–24"), ASME B16.47 (veľký priemer), API 605, MSS SP‑44.
Záverečné poznámky pre inžinierov a kupujúcich
ASTM A694 Slip On Flanges sú preferovanou voľbouvysokotlakové, necyklické potrubné systémykde sú prioritami cena, jednoduchosť inštalácie a vysoká pevnosť. Vždy overte MTR, požiadavky na tepelné spracovanie a nárazové skúšky pre kritické aplikácie. Pre vysoké vibrácie alebo tepelné cyklovanie zvážte namiesto toho zvarové príruby.
