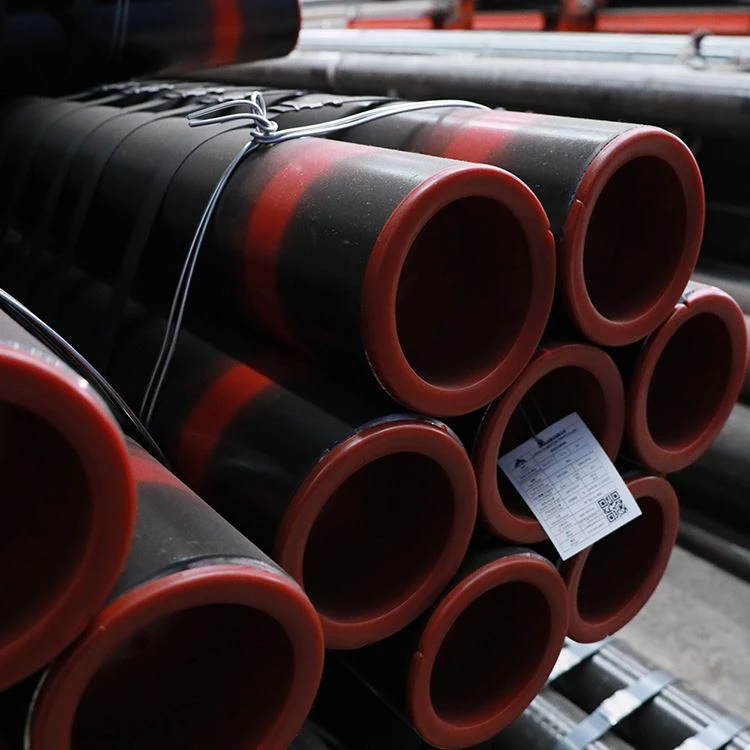

Hadička API 5CT L80 EUE
Hadička API 5CT L80 EUEje kritický rúrkový produkt používaný pri vývoji ropných a plynových polí na prepravu ropy alebo zemného plynu z podpovrchovej formácie na povrch. Spadá podSkupina 2triedy ocele v rámci normy API Spec 5CT a sú špeciálne navrhnuté pre „Kyslá služba“ (kyslé prostredie). Jeho definujúcou charakteristikou je jeho kontrolovaná pevnosť a tvrdosť, ktoré mu umožňujú účinne odolávať praskaniu pod napätím vyvolanému sírovodíkom (H2S).
EUE (External Upset End)sa vzťahuje na typ spojenia s "vonkajším zosilneným spojom". Pred závitom sa konce rúr podrobia procesu ubíjania, čoho výsledkom je hrúbka steny na konci, ktorá je väčšia ako hrúbka telesa rúry. V dôsledku toho aj po odrezaní závitov zostáva pevnosť v spoji lepšia ako pevnosť telesa rúry, čím je zaistená spoľahlivosť spojenia.
Začnite svoj projekt hadičiek L80 EUE so spoľahlivým dodávateľom
Špecifikácia hadičiek API 5CT L80 EUE
| Položka | Požiadavka |
|---|---|
| stupňa | L80 (L80-1, L80-9Cr, L80-13Cr) |
| Pripojenie | EUE (External Upset End) |
| Proces | Bezšvové |
| Tepelné spracovanie | Cel-telo kalené a temperované |
| Navliekanie závitov | V súlade s API Spec 5B |
| Farebný pás | Jedna červená kapela |
Chemické zloženie (hmotnostné percento, %)
| Prvok | L80-1 | L80-9Cr | L80-13Cr |
|---|---|---|---|
| C (uhlík) | 0.20–0.30 | 0.18–0.30 | 0.12–0.30 |
| Si (kremík) | Menšie alebo rovné 1,00 | Menšie alebo rovné 1,00 | Menšie alebo rovné 1,00 |
| Mn (mangán) | 0.25–1.00 | 0.25–1.00 | 0.25–1.00 |
| P (fosfor) | Menšie alebo rovné 0,020 | Menšie alebo rovné 0,020 | Menšie alebo rovné 0,020 |
| S (síra) | Menšie alebo rovné 0,010 | Menšie alebo rovné 0,010 | Menšie alebo rovné 0,010 |
| Cr (Chromium) | - | 8.0–10.0 | 12.0–14.0 |
| Mo (molybdén) | - | - | - |
Mechanické vlastnosti
| Nehnuteľnosť | Požiadavka |
|---|---|
| Medza klzu | 552–621 MPa (minimálne 552 MPa) |
| Pevnosť v ťahu | Väčšie alebo rovné 655 MPa |
| Predĺženie | Určené na základe vonkajšieho priemeru a hrúbky steny, zvyčajne väčšia alebo rovná 18 % |
| Tvrdosť | Menšie alebo rovné 241 HB(Tvrdosť podľa Brinella) |
| Mikroštruktúra | Temperovaný sorbit, jemná a rovnomerná štruktúra zŕn |
Tabuľka rozmerov a hmotnosti - Hadičky EUE
| Menovitý OD | Hmotnosť (lb/ft) | Hrúbka steny (mm) | Vnútorný priemer (mm) | Priemer driftu (mm) | OD spojky (mm) |
|---|---|---|---|---|---|
| 2-3/8" | 4.70 | 4.83 | 50.67 | 48.29 | 77.80 |
| 2-7/8" | 6.50 | 5.51 | 62.00 | 59.61 | 93.17 |
| 3-1/2" | 9.30 | 6.45 | 76.00 | 72.82 | 114.30 |
| 4-1/2" | 12.75 | 6.88 | 101.60 | 98.42 | 141.30 |
Povrchová úprava
Náter: Celé telo hadičky je potiahnuté číry lakalebo čiernou farbou, aby sa zabránilo atmosférickej korózii počas prepravy a skladovania.
Zmes závitov: štandard APIniťová zmes (tesniace mazivo) sa nanáša na oblasti závitov, aby sa predišlo zadretiu pri líčení-a chráni pred hrdzou.
Chrániče závitov: Plast alebo oceľ-plastový kompozit chrániče závitovsú inštalované na oboch koncoch, aby sa zabránilo poškodeniu závitu počas manipulácie.
Vnútorný náter (voliteľné): V prípade silného korozívneho prostredia môže byť vnútorná stena ošetrená epoxidalebo keramický povlak pre zvýšenú odolnosť proti korózii.
Kontrola hadičiek L80 EUE
Na zaistenie bezpečnosti v prostrediach H₂S sú požiadavky na kontrolu prísnejšie ako v prípade štandardných hadičiek:
Ne{0}}deštruktívne testovanie (NDT):
EMI (elektromagnetická kontrola): Celo{0}}detekcia chýb tela.
UT (ultrazvukové testovanie): Detekcia vnútorných a vonkajších pozdĺžnych, priečnych kazov a meranie hrúbky steny.
MPI (Magnetic Particle Inspection): Špeciálne sa používa na detekciu povrchových mikro-trhlín na koncoch rúr a spojoch.
Hydrostatický test: Každá trubica musí prejsť skúškou-udržania tlaku, pričom skúšobný tlak sa vypočíta podľa špecifikácií API a udržiava sa aspoň 5 sekúnd.
Skúška tvrdosti: Kritická kontrola pre hadičky L80; vzorky sú testované na úplnú-distribúciu tvrdosti steny, čím sa zabezpečí, že hodnoty nepresiahnu 23 HRC.
Test driftu: Cez celú trubicu prechádza štandardný úletový meradlo, aby sa zaistilo žiadne vnútorné obmedzenie alebo zmenšenie priemeru.
Kontrola závitov: Závitomery sa používajú na overenie stúpania, kužeľa, výšky závitu a rozmery blízkej tolerancie.
Rozmerová kontrola: Zahŕňa kontroly dĺžky, tolerancie vonkajšieho priemeru, rovnomernosti hrúbky steny a priamosti.
GNEELinka na spracovanie hadičiek API 5CT L80 EUE
GNEEZariadenia závodu na výrobu hadíc API 5CT L80 EUE
GNEEZariadenia na testovanie hadičiek API 5CT L80 EUE
GNEECertifikát potrubia API 5CT L80 EUE
FAQ
Aká je úplná forma EUE hadičiek?
EUE znamená „External Upset End“.
Je to spojovacia konštrukcia používaná na hadičky; zvyšuje pevnosť spojenia a tesniaci výkon zhrubnutím koncov tela rúry. Bežne sa používa na spájanie potrubných reťazcov vo vysoko-tlakových a vysokonapäťových{2}}prostrediach v rámci vrtov ropy a zemného plynu.
Aké sú rôzne triedy hadičiek?
Bežné triedy ocele pre potrubia ropných polí zahŕňajú predovšetkým J55, K55, L80 a P110. Tieto triedy sú definované Americkým ropným inštitútom (API) v rámci normy API 5CT a slúžia na rozlíšenie hadíc na základe rôznych úrovní pevnosti a vhodnosti pre špecifické prevádzkové prostredia.
J55: Má minimálnu medzu klzu 55 000 psi a je vhodný pre bežné plytké vrty alebo prostredie s nízkym -napätím.
K55: Vylepšená verzia J55, ktorá sa vyznačuje prísnejšou kontrolou chemického zloženia a ponúka stabilnejší výkon.
L80: Má minimálnu medzu klzu 80 000 psi a je kategorizovaný do L80-1, L80-9Cr a L80-13Cr; posledné dva obsahujú chróm, ktorý poskytuje odolnosť voči korózii H2S a robí ich vhodnými do kyslého prostredia.
P110: Má minimálnu medzu klzu 110 000 psi; ide o vysoko{2}}pevnosť používanú v hlbokých vrtoch alebo vysokotlakových vrtoch-.
Výber týchto druhov ocele je určený špecifickými prevádzkovými podmienkami, ako je hĺbka vrtu, tlak a korozívnosť kvapalín vrtu.
Aké sú rôzne typy hadicových závitov API?
Rúrkové závity API sú primárne klasifikované do dvoch kategórií: okrúhle závity a oporné závity. Oba sú navrhnuté v súlade so štandardom API Spec 5B.
Okrúhle závity: Vyznačujú sa 60-stupňovým profilovým uhlom závitu a kužeľovitosťou 1:16 a delia sa na typy bez -pretláčania (TBG / NUE) a vonkajšie pretláčanie (UP TBG / EUE). Pri tesnení sa spoliehajú na boky závitu a sú vhodné pre studne so stredným-až-nízkym tlakom.
Podperné závity: Ponúkajú vynikajúcu štrukturálnu pevnosť a integritu tesnenia, majú vysokú nosnosť-a sú vhodné pre náročné prevádzkové podmienky, ako sú hlboké vrty a prostredie s vysokým-tlakom.
