Pre technického inžiniera alebo manažéra obstarávania v sektore ropy a zemného plynu,tepelná vodivosťAPI 5L X65nie je len fyzikálna konštanta; je kritickou premennou vzabezpečenie prietoku, dizajn izolácie a integrita zvárania.
Technická hodnota
API 5L X65 je vysoko-nízka{3}}legovaná uhlíková oceľ (HSLA). Jeho tepelná vodivosť zvyčajne spadá do nasledujúceho rozsahu pri izbovej teplote (približne . 20 stupňov / 68 stupňov F):
Tepelná vodivosť (λ): 30 až 50 W/(m·K)
Imperiálne jednotky: 17,3 až 28,9 BTU/(h·ft· stupeň F)
Prečo sa zaujímajú zámorskí kupujúci: bod bolesti „zabezpečenia toku“.
V energetickom priemysle je „zabezpečenie toku“ najväčšou bolesťou pre prevádzkovateľov potrubí. Tu je dôvod, prečo je tepelná vodivosť X65 ústredným prvkom tejto bolesti:
A. Prevencia vosku a hydrátov (lapač ropy a plynu)
Bod bolesti:Surová ropa obsahuje parafín (vosk) a zemný plyn môže vytvárať hydráty. Ak teplo z tekutiny uniká cez oceľovú rúrku X65 do studenej okolitej pôdy alebo morskej vody, teplota tekutiny klesá. Akonáhle dosiahne „Cloud Point“, vosk začne tuhnúť a upchať potrubie.
Profesionálne riešenie:Inžinieri používajú hodnotu tepelnej vodivosti X65 na výpočet požadovanej hrúbkyIzolácia 3LPE, 3LPP alebo polyuretánová (PU).. Pochopenie rýchlosti prenosu tepla im umožňuje udržiavať tekutinu nad kritickou teplotou na prepravu na veľké-diaľky.
B. Tepelná rozťažnosť a vybočenie
Bod bolesti:Vysoká tepelná vodivosť znamená, že potrubie sa rýchlo zohreje. Pri vysokoteplotnej prevádzke sa rozširujú potrubia X65. Ak je potrubie obmedzené, vedie to k "laterálnemu vybočeniu", ktoré môže spôsobiť katastrofické štrukturálne zlyhanie.
Profesionálne riešenie:Presné tepelné údaje umožňujú inžinierom navrhovaťexpanzné slučkyalebo uveďte správnezásypový materiálna zvládnutie tepelného stresu.
Vplyv na zváranie a tepelne-ovplyvnená zóna (HAZ)
Pre stavebný tím určuje tepelná vodivosťZvárateľnosť.
Odvod tepla:Pretože X65 má relatívne vysokú tepelnú vodivosť v porovnaní s nehrdzavejúcou oceľou, teplo sa rýchlo odvádza zo zvarového kúpeľa.
Riziko:Rýchle rýchlosti ochladzovania môžu viesť k tvorbeMartenzit(krehká mikro-štruktúra) v tepelne-ovplyvnenej zóne, vďaka čomu je zvar náchylný na praskanie.
Poradenstvo GNEE:Toto je dôvodPredhrievanieaPo{0}}tepelnom spracovaní zvaru (PWHT)sú často špecifikované pre rúry X65 PSL2-na spomalenie rýchlosti ochladzovania a zabezpečenie pevného, tvárneho spoja.
Prečo Source X65 od GNEE?
Chápeme, že váš projekt nie je len o „nákupe ocele“-ale o vytvorení systému, ktorý vydrží 30 rokov.
Technické listy:Poskytujeme komplexné tepelné a mechanické údaje pre všetky naše rúry API 5L X65.
Integrácia povlaku:Ponúkame integrované3LPE/3LPP/FBEpoťahovacie služby, ktoré zabezpečia, že vaše požiadavky na tepelnú izoláciu budú splnené predtým, ako potrubie opustí závod.
Technická podpora:Náš tím môže poskytnúť špecifické hodnoty CEQ (Carbon Equivalent) z našich Mill Test Certificates, ktoré pomôžu vašim zváračským technikom riadiť odvod tepla.
Navrhujete vysokoteplotné{0}}alebo podmorské potrubie?
Kontaktujte naše technické oddelenie pre kompletný tepelný list X65

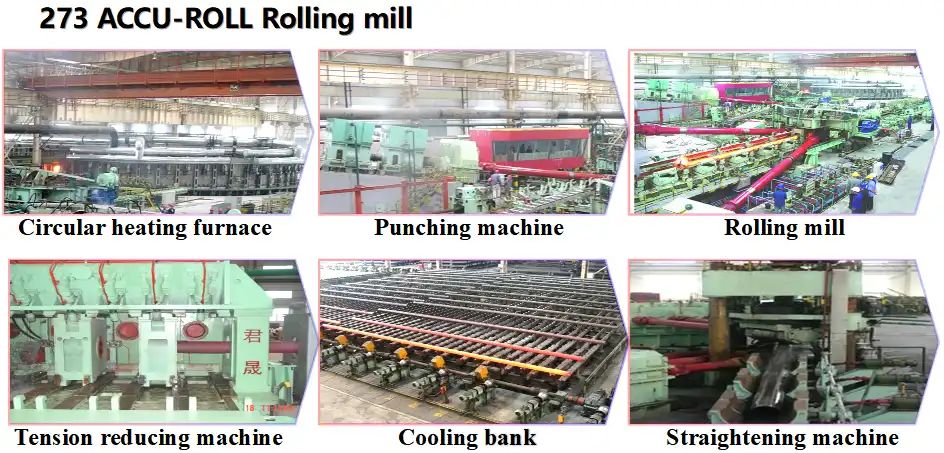

Procesná linka GNEE API X65 Pipeline

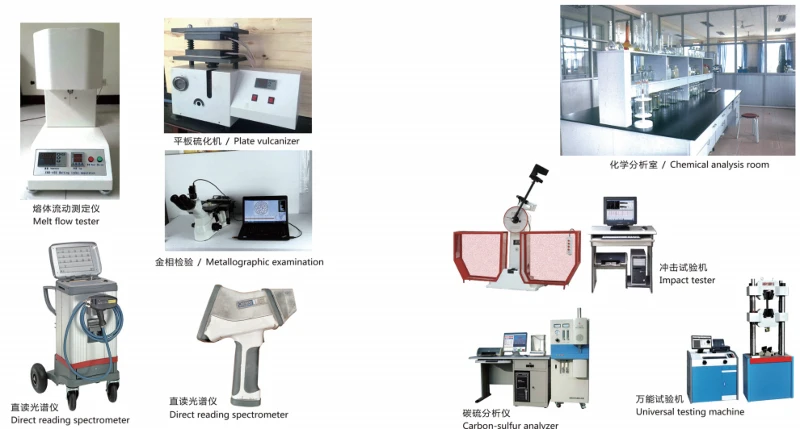

Zariadenia na testovanie potrubí z uhlíkovej ocele GNEE API 5L X65
Certifikát GNEE API 5L X65 Oil Pipe
FAQ
Otázka: Mení úroveň "PSL2" tepelnú vodivosť X65?
A:Nie. PSL2 primárne ovplyvňuje húževnatosť (testovanie nárazom) a sledovateľnosť. Základná tepelná vodivosť zostáva rovnaká ako u PSL1, pretože obsah železa je takmer identický.
Otázka: Prečo potrebujem pre svoj podmorský projekt presnú vodivosť?
A:Je to nevyhnutné pre výpočetCelkový koeficient prestupu tepla (-hodnota). Bez nej nemôžete presne špecifikovať izolačný náter, čo by mohlo viesť k zamrznutiu alebo voskovaniu potrubia v hlbokej vode.
