Prémiové pripojenie TP-JC

TP-JC Premium Connection je originálne cik-cak{1}}prémiové pripojenie hadičiek so závitom vyvinuté pre aplikácie na výrobu ropy a plynu. Bol navrhnutý ako vysoko{3}}výkonná, nákladovo{4}}efektívna alternatíva k rúrkovým spojom API External Upset (EU), kombinuje vysokú pevnosť v ťahu oporných závitov a spoľahlivý tesniaci výkon okrúhlych závitov, pričom poskytuje 100 % účinnosť spoja a robustnú plynotesnosť pre plynové studne s nízkym až stredným tlakom. Spojenie TP-JC, ktoré je široko používané v juhovýchodnej Ázii, Južnej Amerike a Afrike, ponúka optimálnu rovnováhu medzi efektívnosťou výroby, použiteľnosťou v teréne a prevádzkovou spoľahlivosťou.

Rozsah veľkostí a základné špecifikácie

TP-JC Premium Connection pokrýva komplexný rozsah veľkostí, aby vyhovoval štandardným požiadavkám na hadičky:

• Dostupný rozsah veľkostí: 1,9 palca až 5-1/2 palca
• Kompatibilné so štandardnými typmi hadičiek API SPEC 5CT vrátane J55, N80, L80 a P110
• Navrhnuté pre priamu zameniteľnosť s hadicovými šnúrami API EU, čím sa minimalizuje potreba krížových spojok vo väčšine scenárov výmeny

Vlastnosti základného dizajnu a výhody výkonu

Výkonnostná nadradenosť pripojenia TP-JC Premium Connection pramení z jeho optimalizovanej geometrie cik-cak závitu a precíznych{1}}parametrov prispôsobenia, ktoré riešia kľúčové obmedzenia konvenčných závitových pripojení API.

100% účinnosť spoja (pevnosť v ťahu rovná telesu potrubia)

Jednou z definujúcich výkonnostných metrík TP-JC Premium Connection je jeho 100 % účinnosť spoja, čo znamená, že pevnosť v ťahu závitového spoja zodpovedá alebo prekračuje medzu klzu samotného telesa rúry.

Tento výkon je dosiahnutý prostredníctvom dvoch kľúčových možností dizajnu:

• 3-stupňový uhol nosnej strany:Profil závitu zahŕňa 3-stupňový uhol na boku záťaže, ktorý spĺňa podmienky mechanického-uzamykania a zabraňuje vyskočeniu závitu-pri zaťažení ťahom.
• Maximalizovaný kritický prierez-:Kritická oblasť prierezu závitu je takmer identická s oblasťou tela rúry, čím sa eliminuje spoj ako najslabšie miesto v potrubí.

Laboratórne testy pevnosti v ťahu potvrdzujú túto výkonnosť: počas testovania ťahom sa telo rúry zlomí, zatiaľ čo spojenie TP-JC zostane neporušené. Naproti tomu štandardné okrúhle závitové pripojenia API zažívajú preklzávanie závitov pri rovnakej úrovni zaťaženia, čo je bežný režim zlyhania pre konvenčné pripojenia API.

Špičkový výkon plynového tesnenia

TP-JC Premium Connection poskytuje plyn-tesné tesnenie ekvivalentné 100 % vnútorného pretlaku telesa potrubia, vďaka čomu je vhodné pre aplikácie plynových vrtov, kde okrúhle závity API nemôžu spoľahlivo zabrániť úniku.

Tesniaci výkon je riadený presnou geometriou závitu:

• Mimoriadne-malý hrebeň-po-koreňovú vzdialenosť:Vôľa medzi vrcholom závitu a pätou je len 0,03 mm, čo je 60% zníženie v porovnaní s vôľou 0,076 mm štandardných okrúhlych závitov API. To výrazne znižuje potenciálnu cestu úniku na rozhraní závitu.
• Rovnomerné rozloženie kontaktného napätia:Optimalizované parametre závitu a kalibrovaný krútiaci moment-zhotovenia zaisťujú rovnomerné rozloženie kontaktného napätia na dosadacie plochy kolíka a puzdra. Dokonca aj pri vysokom vnútornom tlaku je napätie distribuované rovnomernejšie po celej kontaktnej ploche bez lokalizovanej koncentrácie, čím sa zlepšuje dlhodobá-odolnosť voči úniku.

Vynikajúca-odolnosť proti oderu a trvanlivosť{1}}a{2}}pretrhnutia

Odieranie závitu (zaseknutie) je bežným režimom zlyhania pre prémiové pripojenia počas opakovaných operácií vytvárania-a prerušenia{1}}, najmä v drsných poľných prostrediach. Spojenie TP-JC je navrhnuté s optimalizovanými parametrami povrchu závitu a toleranciami, aby odolalo oderu a zachovalo integritu výkonu po viacerých montážnych cykloch.

Táto odolnosť znižuje prevádzkové náklady predĺžením životnosti hadíc a minimalizáciou potreby opravy alebo výmeny závitu počas pracovných operácií.

Potrebujete pomoc s výberom správneho pripojenia? Opýtajte sa našich odborníkov.

Súlad s normami a kvalifikácia

TP-JC Premium Connection je navrhnutý a testovaný v súlade so všeobecne uznávanými normami pre rúrkový tovar pre ropné polia, aby sa zabezpečil konzistentný a overiteľný výkon:

• Kvalifikovaný naISO 13679:2002 CAL II(Priemysel ropy a zemného plynu - Postupy hodnotenia pre spoje plášťa a hadíc - Úroveň výpočtu a testu II), medzinárodná norma na overenie mechanického a tesniaceho výkonu závitových spojov v podmienkach vrtu so strednou-zložitosťou.
• Rozmerovo a materiálovo kompatibilné s požiadavkami API SPEC 5CT pre bezšvíkové oceľové rúry, zaisťujúce interoperabilitu so štandardnými rúrovými produktmi pre ropné polia.

Kvalifikačný test @ TGRC

TGRC=Centrum výskumu tubulárneho dobrého CNPC

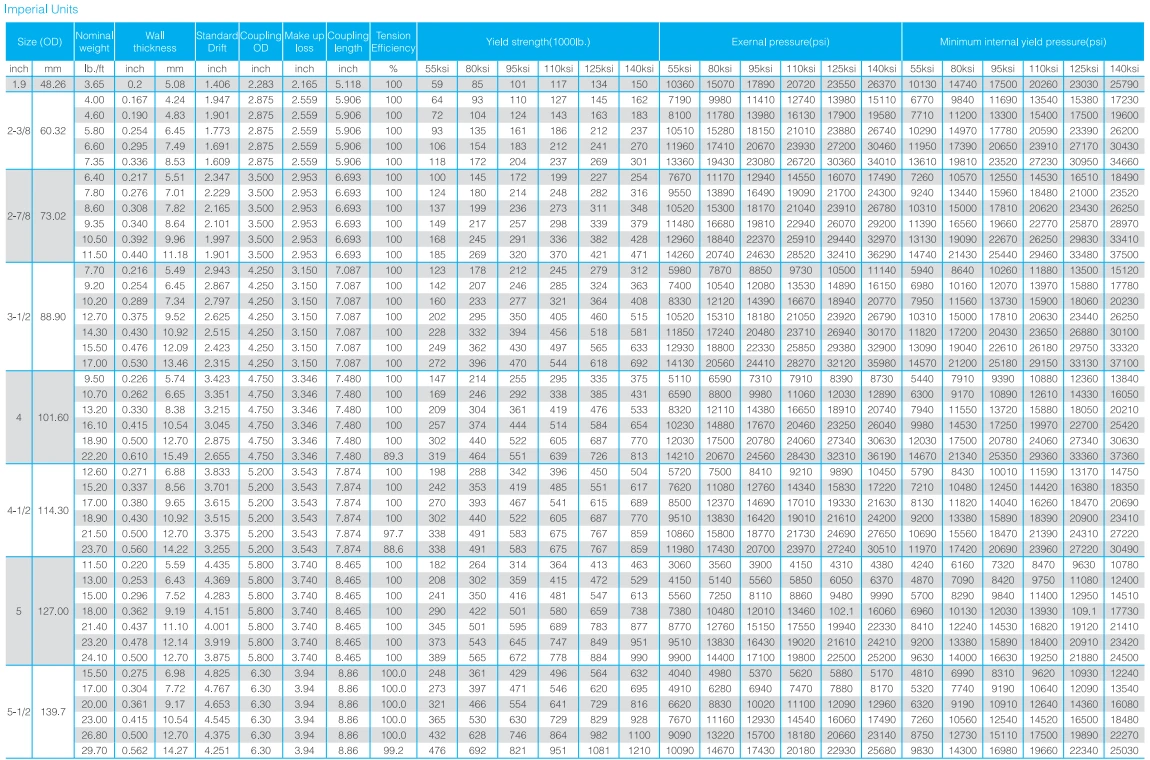

Tabuľka veľkostí

Vyžiadajte si dostupné veľkosti a dodaciu lehotu.

Typické aplikácie

TP-JC Premium Connection je optimalizované pre nasledujúce scenáre jamiek:

• Nízko až strednotlakové vrty na ťažbu zemného plynu
• Plytké až stredne hlboké vrty na ťažbu ropy
• Dokončovacie a pracovné operácie vyžadujúce spoľahlivé, nákladovo{0}}efektívne spoje potrubí
• Dodatočné vybavenie a výmena existujúcich hadicových strún API EU na zlepšenie tesnenia a pevnosti
• Pozemné ropné a plynové polia v juhovýchodnej Ázii, Južnej Amerike a Afrike, kde má osvedčené výsledky

Často kladené otázky (FAQ)

Otázka 1: Aký je rozdiel medzi pripojením TP-JC Premium Connection a štandardným pripojením hadičiek API EÚ?

Odpoveď: Hlavné rozdiely spočívajú v sile, tesniacom výkone a trvanlivosti. TP-JC dosahuje 100 % účinnosť spoja (rovnajúcu sa pevnosti tela rúry), zatiaľ čo spoje API EU majú zvyčajne nižšiu pevnosť spoja a sú náchylné na zošmyknutie závitu pri vysokom napätí. TP-JC tiež poskytuje spoľahlivé plynotesné tesnenie vďaka ultra-malým vôľam závitov, zatiaľ čo okrúhle závity API využívajú pri tesnení závitovú zmes a nemôžu zaručiť plynotesnosť pri vysokých tlakoch. TP-JC navyše ponúka lepší výkon proti-zadieraniu pri opakovaných operáciách vytvárania-a{10}}rozbíjania.

Otázka 2: Môže TP-JC Premium Connection priamo nahradiť hadičky API EU bez úprav?

Odpoveď: Áno, TP-JC je navrhnutý ako náhrada-pripojení rúrok API External Upset (EU) vo väčšine aplikácií. Jeho rozmerová kompatibilita umožňuje integráciu do existujúcich hadicových reťazcov bez potreby krížových spojok alebo úprav vrtu, čo z neho robí nákladovo-efektívnu možnosť inovácie.

Otázka 3: Pre aké podmienky vrtu je TP-JC Premium Connection najvhodnejšie?

Odpoveď: TP-JC je optimalizovaný pre plynové vrty s nízkym až stredným tlakom a plytké až stredne hlboké ropné vrty. Neodporúča sa pre ultra-vysoký tlak, vysokú-teplotu alebo vážne kyslé podmienky v servisných studniach, ktoré si vyžadujú vyššie-prémiové spojenia s vyhradenými kovovými-konštrukciami-kovového tesnenia.

Otázka 4: Vyžaduje TP-JC Premium Connection špeciálne nástroje na líčenie-?

Odpoveď: TP-JC je možné vyrobiť pomocou štandardných klieští na rúrky pre ropné polia za predpokladu, že sa dodržia správne hodnoty krútiaceho momentu (špecifikované podľa veľkosti a triedy)-. Nevyžadujú sa žiadne špeciálne proprietárne nástroje, čo prispieva k jej-priateľskosti a nízkym prevádzkovým nákladom.

Otázka 5: Aký je rozsah veľkostí pripojenia TP-JC Premium Connection?

Odpoveď: Štandardný rozsah veľkostí pripojenia TP{0}}JC Premium Connection je 1,9 palca až 5 až 1/2 palca, čo pokrýva najbežnejšie používané veľkosti hadíc v konvenčných dokončovacích ropných a plynových vrtoch.
