KontrolaPodperné vlákna (BTC)je kritický proces na zabezpečenie štrukturálnej integrity plášťa v hlbokých alebo{0}}vrtoch vysokého napätia. Na rozdiel od okrúhlych závitov (LTC/STC) majú pätkové závity lichobežníkový tvar, ktorý si vyžaduje špecifické nástroje a postupy definovanéAPI špecifikácia 5B.
Vizuálna kontrola vlákna (VDI)
Pred použitím akýchkoľvek meradiel vykonajte dôkladnú vizuálnu kontrolu.
Povrchové chyby:Hľadajte „odieranie“ (poškriabaný/roztrhnutý kov), jamky, hrdzu alebo otrepy.
Formulár vlákna:Uistite sa, že nie sú žiadne "pretrhnuté" alebo "rozdrvené" vlákna, najmä na prvých troch počiatočných vláknach.
Oblasť „Výbeh{0}}:Na rúre (koniec kolíka) zmiznú oporné závity do tela rúry. Skontrolujte, či je táto oblasť-vybehnutia hladká a bez hlbokých stôp po nástroji.
Meranie rozmerov ("veľká trojka")
API 5B vyžaduje meranie troch špecifických fyzikálnych parametrov pomocou špecializovaných číselníkov:
Vedenie (výška):Použite aOlovené meradlona meranie vzdialenosti od jedného vrcholu vlákna k druhému v intervale 1 palca.
Prečo: Aby sa zabezpečilo dokonalé zarovnanie závitov so spojkou.
Zúženie:Použite aVonkajší/vnútorný kužeľový meračna meranie zmeny priemeru pozdĺž dĺžky závitu.
Prečo: Podperné závity sú zúžené (1:16). Ak je zúženie nesprávne, spojenie bude príliš voľné alebo sa nezaskrutkuje dostatočne ďaleko.
Výška závitu:Použite aMerač výšky závitus ostrým hrotom na meranie vzdialenosti od hrebeňa (hore) po koreň (dole).
Prečo: Nesprávna výška vedie k zlému rozloženiu zaťaženia a potenciálnemu{0}}vytiahnutiu.
Meranie odstupu ("hlavná" kontrola)
Toto je posledný test na potvrdenie, že závity sú narezané na správnu veľkosť.
Pre kolík (koniec potrubia):Priskrutkujte anAPI pracovný kruhový merač(utiahnite ruku-). Zmerajte vzdialenosť od malého konca meradla ku koncu potrubia. Toto sa nazývaStandoff.
Pre krabicu (spojku):Použite anUkazovateľ pracovnej zástrčky API.
Vyhovuje/nevyhovuje:Meranie musí spadať do špecifického rozsahu tolerancie uvedeného v tabuľkách API 5B pre daný rozmer potrubia.
Značka trojuholníka (špecifická pre BTC)
On Buttress case, aZnačka trojuholníkaje vyrazený na konci rúry.
Šek:Počas kontroly skontrolujte, či sa trojuholník nachádza presne tam, kde špecifikujú tabuľky API.
Účel:Počas inštalácie v teréne (make{0}}) by mala strana spojky končiť na základni alebo vrchole tohto trojuholníka. Ak je trojuholník na nesprávnom mieste, posádka príliš-utiahne alebo nedostatočne-utiahne potrubie.
Kontrola šablóny profilu
Použite aUkazovateľ profilu podpery(malý kovový list s vyrezaným tvarom závitu).
Šek:Vložte ho do závitov a podržte ho na svetle.
Čo hľadať:Medzi mierkou a závitom by nemali byť žiadne viditeľné svetelné medzery. To potvrdzuje, že uhly „boku zaťaženia“ a „boku bodnutia“ sú správne.
Kontrolný zoznam pre inšpektorov
| Parameter | Použitý nástroj | Požiadavka API |
| Vizuálne | Oči / Lupa | Žiadne odieranie, hrdza alebo rozdrvené vlákna |
| Olovo | Olovené meradlo | Presnosť v rozmedzí ±0,002 až 0,003 palca |
| Kužeľ | Kuželové meradlo | Musí dodržiavať sklon 0,0625 palca/palec |
| Výška | Merač výšky závitu | Líši sa podľa veľkosti potrubia (zvyčajne 0,062") |
| Standoff | Krúžok/zástrčka | Musí zodpovedať štandardným tabuľkám API 5B |
| Zarovnanie | Šablóna profilu | Žiadne svetelné medzery; uhly musia byť presné |

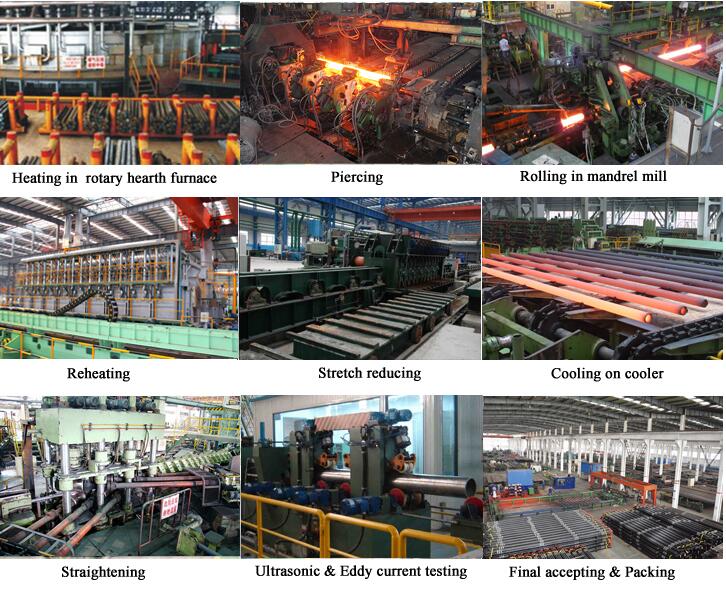

GNEETováreň na oporné nite

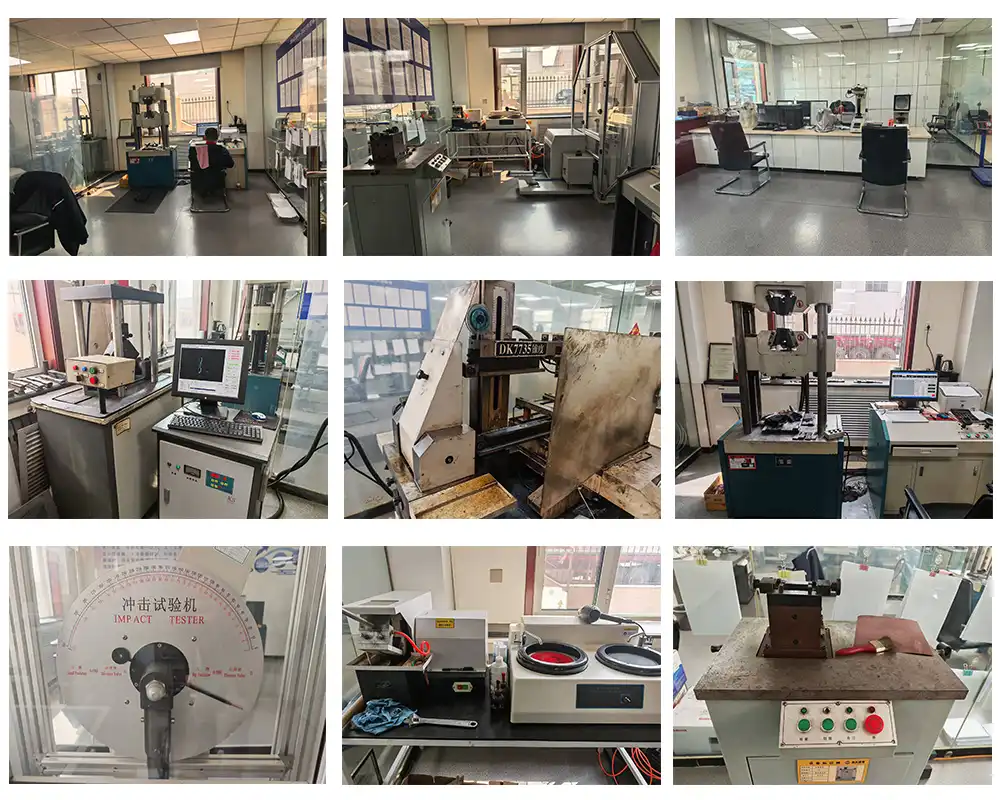

GNEEZariadenia na testovanie oporných závitov
GNEECertifikát oporných nití
FAQ
Je plynové pripojenie BTC-tesné pre vysokotlakové{1}}plynové vrty?
Štandardný BTC je určený na tesnenie kvapaliny/kvapaliny. Ak projekt zahŕňa-vysokotlakový plyn, navrhniteBTC s pečatným prsteňomalebo aPrémiové pripojenies tesnením -na{1}}kov.
Aká je povrchová úprava spojok? Je to mangán fosfátovaný?
Potvrďte, že spojenie prebehloFosfátovanie mangánom. To znižuje trenie, zabraňuje zadretiu a pomáha lepšej priľnavosti nitovej zmesi (trubky).
Poskytujete-náročné kompozitné chrániče? Obávam sa poškodenia vlákna počas námornej prepravy.
Zaručiť používanieOceľové-plastové kompozitné chrániče. Tie sú navrhnuté tak, aby vydržali dlhé námorné plavby a viacnásobnú manipuláciu v prístave.
