Presné honované rúry ťahané za studena 42CrMo4: Prehľad

42CrMo4 presné za studena ťahané honované rúrysú valcové valce z chróm-molybdénovej legovanej ocele dodávané v ochladenom a temperovanom stave (+QT), s otvorom dokončeným honovaním na toleranciu ISO H8 a drsnosťou povrchu Ra 0,4 µm alebo lepšou. V stave +QT minimálna medza klzu dosahuje 900 MPa (130 ksi) pre steny do 16 mm, čo predstavuje približne 1,9-násobok tlakovej kapacity honovanej rúry E355 pri rovnakej geometrii. Predtým, ako určíte jednu, nastavte tri veci - podmienku dodávky, hrúbku steny a priemer otvoru -, pretože všetky tri posúvajú číslo, na ktoré ste skutočne navrhli.

42CrMo4 je európska chróm-molybdénová legovaná oceľ: číslo materiálu1.7225vEN 10083-3a komerčný ekvivalent AISI4140, JIS SCM440, GB 42CrMo a BS EN19. „42“ je úroveň uhlíka (približne 0,42 %), „CrMo“ označuje chróm a molybdén a „4“ je index kvality. Ako kaliaca-a{8}}oceľ je vyrobená pre vysokú pevnosť a húževnatosť, čo je presne to, čo si vysokotlakový hydraulický valec vyžaduje.

A 42CrMo4presná rúrka ťahaná za studenazačína ako bezšvová rúra, je ťahaná za studena až do úzkych{0}} tolerancií vonkajšieho priemeru, potom má vnútorný povrch dokončený honovaním (alebo brúsením a valcovaním), takže otvor je pripravený na utesnenie piestu bez ďalšieho opracovania. Dodávame ho v ochladenom a temperovanom stave pre maximálnu pevnosť alebo -odstránenie napätia pre jednoduchšie zváranie a obrábanie. Typická dodávka je OD 20-520 mm, ID 12-510 mm, steny 2-40 mm a dĺžky do 16 m, s certifikáciou EN 10204 3.1.

Rozsah dodávky

Vyššie uvedené rozmery sú typickým rozsahom mlynov; pri objednávke potvrďte presný OD/ID/stenové okno a maximálnu dĺžku oproti aktuálnej výrobe.

Materiálová trieda a normy

Názov triedy je len polovicou objednávky. Nižšie uvedená tabuľka oddeľuje to, čo norma EN 10083-3 opravuje od toho, čo musíte ešte uviesť v objednávke – prvý zdroj „prišlo, ale nie je to to, čo som nakreslil.“

Ako sa identifikuje.Podľa triedy "42CrMo4", číslo materiálu 1.7225 a norma základného materiálu EN 10083-3 - nikdy ako "EN 10305-1 42CrMo4", ktorá neexistuje. EN 10305-1 je štandard pre bezšvíkové presné rúry ťahané za studena, ktorý stanovuje rozmerové tolerancie; jeho uvedené triedy sú E235, E355 a podobné, nie 42CrMo4. Honovaná trubica 42CrMo4 sa objednáva po dohode z materiálu 42CrMo4 podľa tolerancií EN 10305-1 alebo DIN 2391.

Mechanické vlastnosti

Mechanické vlastnosti 42CrMo4, ktoré navrhujete, nie sú jednočíslo. Medza klzu sa mení podľa podmienok dodávky a hrúbky steny; katalógové strany vytlačia "900 MPa" a zastavia, ale táto hodnota je+QT minimum pre steny do 16 mm. Pohybujú ním dve veci a obe sú dôležité pre valec valca: stav dodávky a hrúbka steny.

Medza klzu podľa hrúbky steny a tepelného spracovania

Nižšie uvedená tabuľka je kalená-a{1}}kalená (+QT) obálka podľa EN 10083-3. Výdatnosť klesá s rastom sekcie, pretože prekaliteľnosť je konečná – toto je číslo, ktoré rozhoduje o vašom dizajne, nie hlavná hodnota 900 MPa.

Prečo sa pre jednu triedu objavujú dve silné stránky.Minimálne 660 MPa, ktoré vidíte na niektorých tabuľkách dodávateľov, jeťahané za studena a{0}}zbavené stresustav (+BKS / +SR), nie +QT. Ak váš výkres vyžaduje výťažnosť 900 MPa, musíte si objednať +QT; trubica s odľahčením-napätia bude certifikovaná pri tlaku približne 660 MPa a nevyhovuje návrhu s tlakom 900 MPa. Navrhovanie na správnu hodnotu a nie na titulok v katalógu je rozdiel medzi bezpečnou hlavňou a hlavňou, ktorá je namáhaná o 25-30 %.

Pevnosť v ťahu a tvrdosť

V podmienkach +QT sa pevnosť v ťahu pohybuje od 1100-1300 MPa pre tenké steny až po 750-900 MPa pre najhrubšie časti, spárované s hodnotami klzu uvedenými vyššie. Po kalení a popúšťaní je objemová tvrdosť asi 28-36 HRC (približne 270-340 HBW) v závislosti od teploty popúšťania; údaj je na certifikáte deklarovaný na teplo, nie ako pevná hodnota. (Číslo "53 HRC" uvedené inde odkazuje napovrchplameňové alebo indukčné kalenie, nie objemová trubica.)

Chemické zloženie

Nižšie uvedená tabuľka je obálka-analýzy naberačky podľa normy EN 10083-3. Interný kontrolný rozsah mlyna je často užší; akceptujte oproti stropu plus toleranciu analýzy produktu a prečítajte si skutočné hodnoty z certifikátu 3.1.

EN 10083-3 obsahuje klauzulu Option; tam, kde to platí, tolerancia analýzy produktu sa pripočíta k limitom panvy. Certifikát musí uvádzať skutočnú tepelnú analýzu, aby váš postup zvárania a kontrola návrhu používali skutočné čísla.

Tepelné spracovanie a dodacie podmienky

42CrMo4 sa takmer vždy používa v tepelne-spracovanom stave a práve tento stav určuje pevnosť, na ktorú navrhnete. Nižšie uvedené možnosti sú tie, ktoré si kupujúci cylindr-rúr skutočne objednávajú.

Výber Dodacej podmienky

Zváraný valec.Objednajte si +QT kvôli pevnosti, ale naplánujte si predhriatie a po{1}}uvoľnenie napätia po zváraní (pozri zvárateľnosť) - alebo akceptujte +SR, ak návrh umožňuje nižšiu výťažnosť.

Honované po ťažkom obrábaní.+QT drží rozmery najlepšie po dokončení obrábania; špecifikujte konečné tepelné spracovanie pred honovaním.

Netlaková štrukturálna manžeta.+SR alebo +BK je dosť a lacnejšie na spracovanie.

Hodnotenie tlaku podľa hrúbky steny

Hlaveň valca nesie tlak vo vývrte a bezpečný tlak závisí od priemeru vývrtu rovnako ako od výťažnosti. Nižšie uvedená skríningová tabuľka používa vzťah hrubého -valca (Lamé) pre trubicu s uzavretým koncom- pri výťažnosti, s konštrukčným faktorom 4:1 na výťažku +QT 900 MPa. Ide o skríningový výpočet, ktorý nenahrádza návrh projektu.

Prečítajte si to predtým, ako citujete tlak.Tá istá 10 mm stena nesie asi 344 barov pri 100 mm vŕtaní, ale oveľa menej pri 200 mm vŕtaní - tlaková kapacita klesá s rastúcim vŕtaním. A ak vaša stena presahuje 16 mm, návrhová výdatnosť klesne na 750 MPa (16-40 mm) alebo 650 MPa (40-100 mm), čím sa opäť zníži hodnotenie. Číslo tlaku uvedené bez priemeru otvoru nie je možné skontrolovať, preto vždy uveďte oboje.

Rozmerové tolerancie a povrchová úprava

Hotový vývrt je to, čo valec vidí, takže stupne tolerancie a drsnosti sú špecifikované, nie predpokladané. Nižšie uvedená tabuľka je štandardná dodávka.

Výber tolerancie ID

Tolerancia ID H8 je naša štandardná trieda otvoru. Vyberte stupeň tolerancie z tesnenia piestu, ktoré musí valec akceptovať, nie zo zvyku. H8 vyhovuje väčšine štandardných tesnení a udržuje rozumné náklady; H7 je pre tesné-vôle alebo vysokootáčkové-valce; H9/H10 sú prijateľné tam, kde dizajn tesnenia toleruje väčšie rozšírenie otvoru. Predvolená špecifikácia H8 a inovácia iba vtedy, keď si to pečať vyžaduje, aby sa zabránilo plateniu za triedu, ktorú nepotrebujete.

Porovnanie tried materiálu

42CrMo4 sedí na vrchole brúseného-rebríka pevnosti rúr. Nižšie uvedená tabuľka ho porovnáva so známkami, s ktorými ho kupujúci porovnávajú; všetky majú rovnaký hotový vývrt, takže rozdiel je v sile a hmotnosti hlavne.

Vyberte si 42CrMo4, keď si hmotnosť steny, tlak alebo únavová životnosť vynúti silnejšiu hlaveň; klesnúť na E355 alebo 20MnV6, keď je záťaž mierna a zvárateľnosť alebo náklady vedú. Všimnite si, že 42CrMo4 ekvivalentný 4140 je rovnaká zliatina - iba limit mangánu sa líši -, takže po potvrdení chemickej látky certifikátu sú zameniteľné.

Ekvivalent uhlíka a zvárateľnosť

EN 10083-3 nestanovuje limit uhlíkového ekvivalentu, preto ho vypočítame podľa vzorca IIW:CEV=C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15. Pre typické teplo (C 0,42, Mn 0,75, Cr 1,05, Mo 0,20) je to približne0.80. Približné pravidlo: CEV blízko 0,80 znamená, že 42CrMo4 sa nesmie zvárať ako mäkká oceľ. Predhrejte na 150-250 stupňov, udržiavajte interpass teplotu okolo 200-300 stupňov a aplikujte uvoľnenie napätia po zváraní. Certifikát nevytlačí CEV automaticky – vyžiadajte si ho v objednávke, aby mal váš postup zvárania reálne čísla, nie názov triedy.

Výrobný proces

Výroba bezšvíkových rúr.Prepichnutá a valcovaná bezšvová materská trubica v 42CrMo4, zvyčajne už v stave +QT.

Studená kresba.Rúrka sa ťahá cez matricu, aby sa utiahol vonkajší priemer a zlepšil sa povrch a rovnosť - krok „presné ťahanie za studena“.

Narovnávanie.Ťahaná rúrka je narovnaná na menej ako alebo rovnú 0,5 mm/m, takže hlaveň beží vo valci presne.

Obrábanie vývrtov (skiving).V prípade úzkych sklonov sa vŕtanie skosí na takmer-konečnú veľkosť a geometriu.

Honovanie.Brúsny kameň dokončuje otvor na ISO H8 a Ra menšie alebo rovné 0,4 µm, pričom krížový-šraf ponecháva tesnenie.

Inšpekcia a certifikácia.Rozmery, drsnosť, rovnosť a chémia sú skontrolované a vydaný certifikát EN 10204 3.1.

Koniec dokončovania a balenia.Konce sú orezané do štvorca, chránené a rúrka je zviazaná a konzervovaná na prepravu.

Kontrola kvality a inšpekcia

Tvrdosť a rázová húževnatosť sú potvrdené mlynom, ak je špecifikované; údaje o zvariteľnosti (CEV) sú samostatnou požiadavkou, ktorá nie je na certifikáte automatická.

Prečo Source 42CrMo4 Honed Tubes od GNEE Pipe

Vysledovateľnosť materiálu.Každá skúmavka sa dodáva s certifikátom EN 10204 3.1, ktorý spája chémiu a pevnosť s teplom.

Kontrola stavu.K vášmu výkresu dodáme +QT alebo +SR a potvrdíme výnos na certifikáte, nielen názov triedy.

Rozmerová schopnosť.H7-H10 otvory, Ra Menšie alebo rovné 0,4 µm a priamosť menšia alebo rovná 0,5 mm/m, s možnosťou kontroly treťou stranou.

Komerčná podpora.ISO 9001 a CE, konkurenčné-priame ceny a technický tím, ktorý vráti potvrdenú špecifikáciu a dodaciu lehotu do 24 hodín.

Test a kontrola

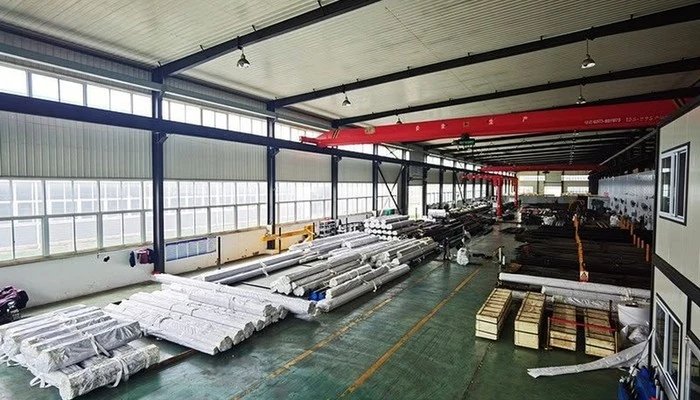

Balenie a preprava

Pošlite svoj vrt, stenu, dĺžku a stav dodania - náš technický tím potvrdí špecifikáciu podľa aktuálneho sortimentu fréz a do 24 hodín vám vráti cenovú ponuku s dodacím termínom.

Vyžiadajte si cenovú ponuku 42CrMo4 honovanej trubice

FAQ

Na čo sa používa honovaná trubica 42CrMo4?

Honovaná rúrka 42CrMo4 sa používa ako valec vysokotlakových{2}}hydraulických a pneumatických valcov a v ťažkých strojoch, vstrekovacích lisoch, banských zariadeniach a zdvíhacích zariadeniach, kde musí vývrt tesniť priamo proti piestu bez ďalšieho opracovania. Jeho kalená a temperovaná pevnosť umožňuje tenšej stene niesť väčší tlak ako trubica E355 alebo 20MnV6 pri rovnakom otvore.

Aká je medza klzu honovanej rúrky 42CrMo4?

V kalených a temperovaných (+QT) podmienkach je minimálna medza klzu 900 MPa (130 ksi) pre steny do 16 mm, klesá na 750 MPa pri 16-40 mm, 650 MPa pri 40-100 mm, 550 MPa pri 100-5060 mm na EN 500-5060 mm 10083-3. Hodnota, na ktorú navrhujete, závisí od hrúbky steny, nie od nadpisu 900 MPa. Rúrka odľahčená od napätia (+SR alebo +BKS) je slabšia, okolo 660 MPa minimálne.

Je 42CrMo4 rovnaký ako AISI 4140?

Áno, pre väčšinu zdrojov a inžinierske účely sú 42CrMo4 a AISI 4140 rovnaká chróm-molybdénová legovaná oceľ (číslo materiálu 1.7225). Hlavným rozdielom je limit mangánu: 42CrMo4 umožňuje 0,60-0,90 % Mn, zatiaľ čo 4140 umožňuje 0,75-1,00 %. JIS SCM440 a GB 42CrMo sú tiež komerčné ekvivalenty. Skutočnú chémiu vždy potvrďte na certifikáte 3.1, najmä mangán.

Akú toleranciu ID a povrchovú úpravu môžem získať na honovanej trubici 42CrMo4?

Honovaný otvor sa dodáva v tolerancii ISO H7, H8, H9 alebo H10, pričom štandardná trieda je H8. Drsnosť povrchu je Ra 0,4 mikrometra alebo lepšia a Ra 0,3 mikrometra je typická pre vŕtanie H8. Rovnosť sa udržiava na 0,5 mm na meter. Výber stupňa tolerancie by sa mal riadiť tesnením piestu, ktoré musí valec akceptovať.

Je možné zvárať honovanú rúrku 42CrMo4?

Áno, ale 42CrMo4 je chróm-molybdénová oceľ s vysokým uhlíkovým ekvivalentom približne 0,80 CEV, takže sa nesmie zvárať ako mäkká oceľ. Predhrejte na 150-250 degC, regulujte interpass teplotu okolo 200-300 degC a aplikujte uvoľnenie napätia po zváraní. V objednávke uveďte požiadavku na zváranie, pretože certifikát o skúške frézy nevytlačí CEV automaticky.

Aký je rozdiel medzi 42CrMo4 aE355 honovaná trubica?

Oba sú honované valcové hlavne, ale 42CrMo4 (1.7225, EN 10083-3) je chróm-molybdénová legovaná oceľ kalená a temperovaná na minimálnu výťažnosť 900 MPa, zatiaľ čo E355 (1.0580) je obyčajná oceľ s minimálnou výťažnosťou 47 MPa a 0-karbónu{1 To je asi 1,9-násobok tlakovej kapacity pri rovnakej geometrii. Vyberte si E355 pre stredný-tlak, cenovo poháňané valce a 42CrMo4, keď si hmotnosť steny, tlak alebo únavová životnosť vynúti silnejšiu hlaveň.

Ktoré normy platia pre honované 42CrMo4 trubice?

Materiál je 42CrMo4 podľa EN 10083-3 (číslo materiálu 1.7225). Rúra je dodávaná v rozmerových toleranciách EN 10305-1 alebo široko používanej DIN 2391 pre bezšvíkové presné rúry ťahané za studena, s otvorom hotovým honovaním. Upozorňujeme, že 42CrMo4 nie je trieda uvedená v EN 10305-1; objednáva sa po dohode z materiálu 42CrMo4 do tých tolerancií rúr.

Ako určím honovanú trubicu 42CrMo4 v objednávke?

Stav: materiál 42CrMo4 (EN 10083-3, 1.7225); dodacia podmienka +QT alebo +SR; norma rúr EN 10305-1 alebo DIN 2391; vonkajší priemer, vŕtanie (ID) a hrúbka steny alebo vŕtanie a stena; dĺžka a množstvo; stupeň tolerancie ID (predvolená hodnota H8) a Ra; konečná úprava; a typ certifikátu EN 10204 3.1. Tri položky, ktoré kupujúci najčastejšie vynechávajú, sú stav dodávky, priemer otvoru a stupeň tolerancie.
