Potrubie API 5L X60 na prenos oleja a plynu: Úplná špecifikácia a technická príručka
API 5L X60 je stredne -vysokopevná nízko{3}}zliatinová trieda potrubných rúr, označená špecifikovanou minimálnou medzou klzu (SMYS)60 200 psi (415 MPa).Jeho ekvivalentné označenie ISO 3183 je L415. Vo väčšine medzinárodných projektov potrubí sa API 5L X60 a ISO 3183 L415 považujú za ekvivalentné, ak je špecifikovaná rovnaká úroveň špecifikácie produktu (PSL) a dodacie podmienky.
Je to jedna z najpoužívanejších akostí potrubných ocelí pre prenos uhľovodíkov na dlhé{0}}vzdialenosti, s vyvážením vysokej pevnosti, vynikajúcej zvárateľnosti, spoľahlivej húževnatosti pri nízkych-teplotách a nákladovej efektívnosti. Je k dispozícii v bezšvíkových aj zváraných konfiguráciách, aby vyhovovali rôznym tlakovým hodnotám a priemerom rúr.
Primárne použiteľné štandardy
API Spec 5L 47. vydanie (2024): Špecifikácia pre potrubie
ISO 3183:2019: Ropný a plynárenský priemysel - Oceľové rúry pre potrubné dopravné systémy
NACE MR0175/ISO 15156: Požiadavky na služby pre prostredia-obsahujúce H2S
ASME B31.4 / B31.8: Návrhové predpisy potrubného dopravného systému
Podmorské potrubné systémy DNV-ST-F101: Norma pre pobrežné podmorské potrubia
Klasifikácia a dodacie podmienky
Potrubné potrubie API 5L X60 je rozdelené do dvoch úrovní špecifikácie produktu (PSL) s dodatočnými príponami podmienok dodávky pre triedy PSL2, aby vyhovovali rôznym servisným prostrediam.
PSL1 (úroveň špecifikácie produktu 1)
PSL1 je základná štandardná trieda, označovaná jednoducho akoX60 / L415dodávané v-zrolovanom stave (R). Spĺňa základné mechanické požiadavky pre všeobecné pobrežné prepravné potrubia s neutrálnym prevádzkovým médiom a miernymi prevádzkovými podmienkami.
PSL2 (úroveň špecifikácie produktu 2)
PSL2 zavádza prísnejšie kontroly chemickej čistoty, mechanických vlastností a ne-deštruktívneho testovania. Zahŕňa tri štandardné dodacie podmienky a špecializované varianty kyslých služieb:
X60N / L415N: Normalizovaná dodávka, vylepšená-odolnosť pri nízkych teplotách pre studenú{1}}klímu na pevnine
X60Q / L415Q: Určené pre náročné{0}}tlakové aplikácie a aplikácie na mori vyžadujúce zvýšenú húževnatosť.
X60M / L415M: Termomechanicky valcovaná dodávka (TMCP), vyvážený výkon pre-veľkoobjemové pobrežné hlavné vedenia
X60QS / X60MS: Kyslé prevádzkové triedy s ultra-nízkym obsahom síry a fosforu, certifikované pre korozívne prostredie H2S/CO2 v súlade s NACE MR0175
Technické špecifikácie: Chemické a mechanické vlastnosti
Chemické zloženie pre X60 (typické limity)
| Prvok | PSL1 (Max %) | PSL2 (Max %) |
| uhlík (C) | 0.26 | 0.22 |
| mangán (Mn) | 1.40 | 1.45 |
| fosfor (P) | 0.030 | 0.025 |
| síra (S) | 0.030 | 0.015 |
Mechanické vlastnosti X60 / L415
Medza klzu (min):415 MPa (60 200 psi)
Pevnosť v ťahu (min):520 MPa (75 400 psi)
Predĺženie:V závislosti od veľkosti vzorky.
Výrobné typy a rozsah rozmerov
Olejové a plynové potrubie API 5L X60 sa vyrába v štyroch hlavných výrobných procesoch, z ktorých každý je optimalizovaný pre špecifické rozsahy priemerov a tlakov.
| Typ výroby | Rozsah vonkajšieho priemeru | Typický plán hrúbky steny | Primárny scenár aplikácie |
|---|---|---|---|
| Bezšvové (SMLS) | 1/2 palca – 40 palcov (21,3 – 1016 mm) | SCH 10 až SCH 160, XXS | Vysoký-tlak, malý-až{2}}stredný priemer zberných vedení, spoje ústia vrtu |
| ERW (elektrický odpor zváraný) | 1/2 palca – 20 palcov (21,3 – 508 mm) | SCH 10 až SCH 80 | Stredotlakové rozvody{0}}, potrubia na vstrekovanie CO2 |
| LSAW (pozdĺžne zvárané pod tavivom) | 16 palcov – 60 palcov (406 – 1524 mm) | SCH 20 až SCH 120 | Veľké-priemerové-tlakové prenosové potrubia |
| SSAW (zvárané špirálovým ponoreným oblúkom) | 24 palcov – 100 palcov (610 – 2540 mm) | SCH 20 až SCH 80 | Pobrežné prepravné potrubia veľkého{0}}priemeru, preprava vody a vybrané aplikácie na mori, ak to povoľujú špecifikácie projektu. |
Štandardné dĺžky rúr zahŕňajú jednoduchú náhodnú dĺžku (SRL), dvojitú náhodnú dĺžku (DRL), pevnú dĺžku 20 stôp (6 m) a 40 stôp (12 m).
Antikorózne{0}nátery a povrchové úpravy
Vonkajšie antikorózne nátery{0} sú povinné pre zakopané a ponorené potrubia, aby sa predĺžila životnosť. Bežné odvetvové-štandardné možnosti zahŕňajú:
FBE (fúzne lepený epoxid): Jednovrstvový-náter pre bežné pobrežné potrubia uložené na pevnine s dobrou priľnavosťou a chemickou odolnosťou
3LPE (3-vrstvový polyetylén): Troj{0}}vrstvový kompozitný náter, najpoužívanejšie riešenie pre pobrežné a plytké-vodné potrubia s vysokou ochranou proti korózii
3LPP (3-vrstvový polypropylén): Vrstva odolná voči vysokým-teplotám pre hlbokú-vodu a-prevodové vedenia oleja s vysokou teplotou
Zliatinové opláštenie / podšívka: Vnútorná výstelka zo zliatiny-odolnej voči korózii (napr. Alloy 625) pre silné kyslé prostredie s vysokým obsahom H2S
Štandardné povrchové úpravy koncov rúr
Obyčajný koniec
Šikmý koniec (štandard pre zváranie v teréne, uhol skosenia 30 stupňov ± 5 stupňov)
Závitový koniec so spojkou
Plastové koncovky na ochranu počas prepravy
Testovanie a kontrola kvality
Požiadavky na testovanie sa medzi úrovňami PSL1 a PSL2 výrazne líšia, čo je hlavný rozdiel v špecifikáciách obstarávania.
Testy sú povinné pre všetky potrubia X60
Skúška ťahom (medza klzu, pevnosť v ťahu, predĺženie)
Skúška hydrostatickým tlakom
Skúška sploštenia (pre zvárané rúry)
Skúška riadeného ohybu (pre zvárané zvary rúr)
Rozmerová a vizuálna kontrola povrchu
Ďalšie povinné testy pre stupeň PSL2
Charpy V-vrubová skúška nárazom pri špecifikovanej nízkej teplote (telo rúry, zvarový šev a tepelne-ovplyvnená zóna)
Test roztrhnutia pri páde váhou (DWT) pre rúry s veľkým-priemerom
100 % nedeštruktívne-testovanie (UT / AUT + RT) pre zvary
Úplná sledovateľnosť materiálu od taveniny po hotovú rúru (podľa API 5L SR 15.2)
Povinné osvedčenie o skúške mlyna (MTC) na SR 15.1
Testovanie HIC a SSCC pre stupne kyslej prevádzky (QS/MS).
Stiahnite si vzorku testovacieho certifikátu mlyna
Aplikácie v ropnom a plynárenskom priemysle
Prevodové potrubie API 5L X60 sa používa v celom hodnotovom reťazci ropy a zemného plynu s nasledujúcim prispôsobením triedy a procesu:
Pobrežné diaľkové-potrubia: LSAW / SSAW X60 PSL1 alebo X60M PSL2, s 3LPE vonkajším náterom
Pobrežné podmorské potrubia: SSAW / LSAW X60Q PSL2, s 3LPP povlakom + katódová ochrana, v súlade s DNV-ST-F101 Submarine Pipeline Systems
Potrubia pre polárne a studené-regióny: LSAW X60N PSL2, s nízko-teplotným povlakom FBE, certifikovaný pre prevádzku pri teplote -45 stupňov
Kyslé plynové a ropné polia: Bezšvové X60QS PSL2, v súlade s NACE MR0175, so zliatinovou podšívkou pre podmienky s vysokou H2S
Vstrekovanie CO2 a zvýšená regenerácia oleja (EOR): ERW X60 PSL1 s epoxidovým vnútorným náterom
Systémy na zachytávanie studní a potrubia rafinérskych zariadení: Bezšvové X60 PSL1 / PSL2
Test a kontrola potrubí API 5L X60 s vysokým výnosom
Navrhnuté pre dokonalosť.Naše rúry X60 PSL2 spĺňajú prísne normy API s povinným Charpy V-testovaním V. 100% UT & Hydro-testovaním pre maximálnu bezpečnosť v kritických vedeniach.

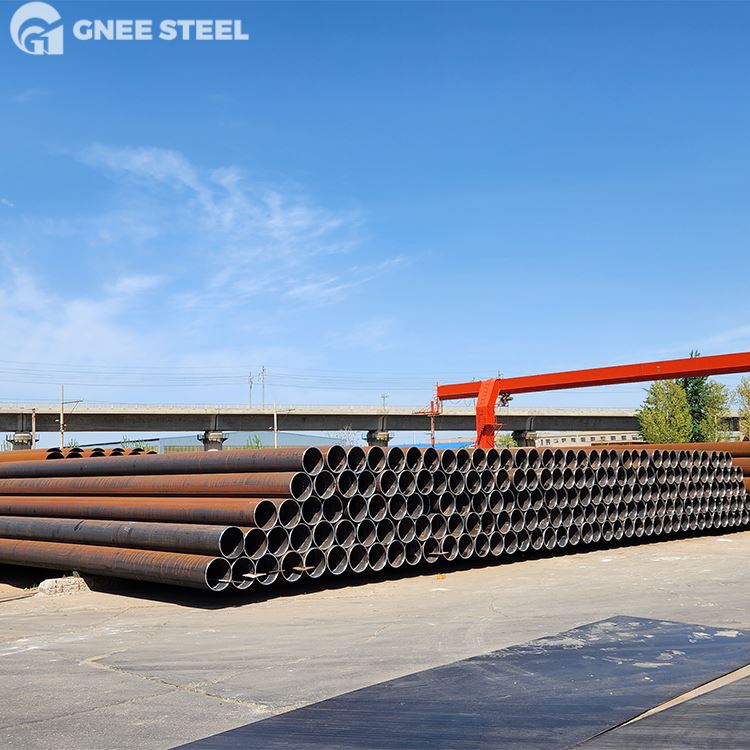

Balenie a expedícia ropovodu API 5L X60 pre ropu a plyn

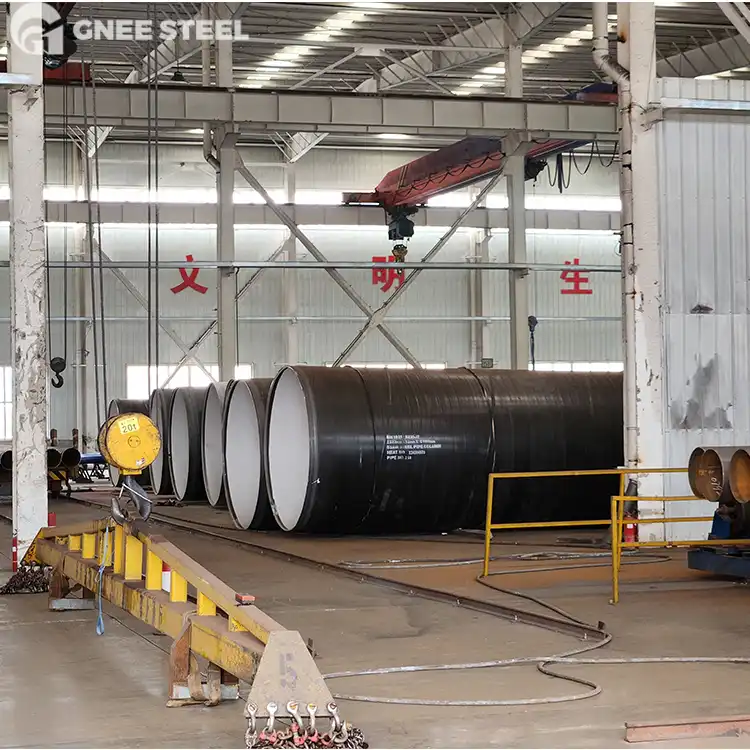

Presne-vyrobené rúry LSAW na-veľkoobjemový prenos plynu. Dostupné vo veľkých priemeroch s vlastnou hrúbkou steny (Sch 40 až XXS).Získajte technické údaje teraz.
FAQ
Q1: Aký je hlavný rozdiel medzi API 5L X60 PSL1 a PSL2?
Odpoveď: PSL2 má prísnejšie limity na obsah uhlíka, síry a fosforu, povinné-testovanie nárazom podľa Charpyho pri nízkej teplote, 100 % nedeštruktívnu-kontrolu zvarov a úplnú sledovateľnosť materiálu. PSL1 je základná trieda pre všeobecné služby, zatiaľ čo PSL2 sa vyžaduje pre vysoko-tlakové, nízko{8}}teplotné, pobrežné alebo kyslé prostredia.
Q2: Je potrubie API 5L X60 vhodné pre kyslú prevádzku s H2S?
A: Štandardné X60 PSL1 nie je určené pre kyslé služby. Avšak triedy kyslosti PSL2 (X60QS, X60MS) s kontrolovaným obsahom síry, tvrdosťou 22 HRC alebo rovnou 22 HRC a povinným testovaním HIC/SSCC plne vyhovujú NACE MR0175/ISO 15156 pre H2S{10}}obsahujúce prenos ropy a plynu.
Otázka 3: Aký je ISO ekvivalentný stupeň API 5L X60?
Odpoveď: Ekvivalentný stupeň ISO 3183 API 5L X60 jeL415. Číslo 415 označuje rovnakú minimálnu medzu klzu 415 MPa (60 200 psi). Varianty PSL2 zodpovedajú L415N, L415Q a L415M.
Q4: Ako je na tom X60 v porovnaní sX52 pre návrh potrubia?
Odpoveď: X60 má približne o 15 % vyššiu minimálnu medzu klzu ako X52 (415 MPa oproti 360 MPa). Pre vysokotlakové-potrubia umožňuje použitie X60 ~10% zníženie hrúbky steny, čo znižuje hmotnosť ocele na kilometer a znižuje celkové náklady na projektový materiál a dopravu.
Q5: Aká je minimálna medza klzu potrubia API 5L X60?
Odpoveď: Minimálna špecifikovaná medza klzu (Rt0,5) potrubia API 5L X60 je 60 200 psi, čo sa rovná 415 MPa. Táto hodnota je identická pre akosti PSL1 aj PSL2 a pre bezšvíkové aj zvárané typy výroby.
Q6: Aké plány hrúbky steny sú k dispozícii pre potrubie API 5L X60?
Odpoveď: Štandardné schémy hrúbky steny zahŕňajú SCH 10, SCH 20, SCH 40 (STD), SCH 60, SCH 80 (XS), SCH 100, SCH 120, SCH 160 a XXS. Vlastná hrúbka steny môže byť tiež vyrobená podľa požiadaviek na projektovanie.
